Hydropneumatische Presse 150 HPPS

FormVerbindungMontage

Produktübersicht

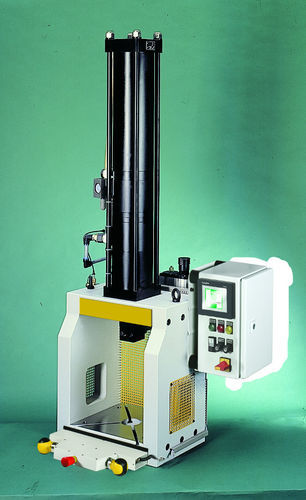

Hydropneumatische H‑Ständerpresse HPPS mit 150 kN Presskraft. Säulenführung, abnehmbares Klemmstück und Hydropneumatikzylinder zur Krafterzeugung. Steuerungs- und Sicherheitsvarianten verfügbar; Integration von Zweihand-Sicherheitssteuerungen und SpiceFlex modular möglich. Geeignet für präzise, kraftaufwändige Umform-, Montage- und Verbindungsprozesse in der industriellen Produktion.

Maßtabelle
A2: 756
B: 720
C: 522
D: 353
E: 150
X: 303
Y: 1207

Lieferumfang / Ausführungen (Standfuß – Varianten)

• X1 = Hub 50 mm davon Krafthub 6 mm
• X1 = Hub 100 mm davon Krafthub 6 mm
• X1 = Hub 50 mm davon Krafthub 12 mm
• X1 = Hub 100 mm davon Krafthub 12 mm, Hublänge auf Anfrage

Zubehör

• Fußtaster verdrahtet mit Steckanschluss für SpiceFlex / D-Con
• Zweihandsicherheitssteuerung ZS08
• Zweihandsicherheitssteuerung ES07
• SpiceFlex modular
• SE‑Serie für einfache Zweihand‑Sicherheitssteuerung

Technische Daten

• Pressenart: Hydropneumatische H‑Ständerpresse
• Betätigungsart: Mit Steuerung (optional)
• Einbauhöhe: 303 mm
• Einbaubreite: 353 mm
• Hublänge / Krafthub: 50 mm / 6 mm (Optionen möglich)
• Presskraft (Krafthub): 150 kN
• Presskraft (Zustellhub): 6,5 kN
• Abziehkraft (Rückhub): 6,2 kN
• Krafterzeugung: Hydropneumatikzylinder
• Betriebsdruck: 6 bar
• Aufnahmebohrung: Ø 25 H7
• Werkstückklemmung: Abnehmbares Klemmstück
• Führungsart (verdrehgesichert): Säulenführung
• Pneumatische Anschlussleitung: 1/2''
• Zweihand‑Sicherheitssteuerung ZS08: Optional
• Zweihand‑Sicherheitssteuerung SpiceFlex: Optional
• Standardfarbe: RAL 7035
• Gewicht: 420 kg
