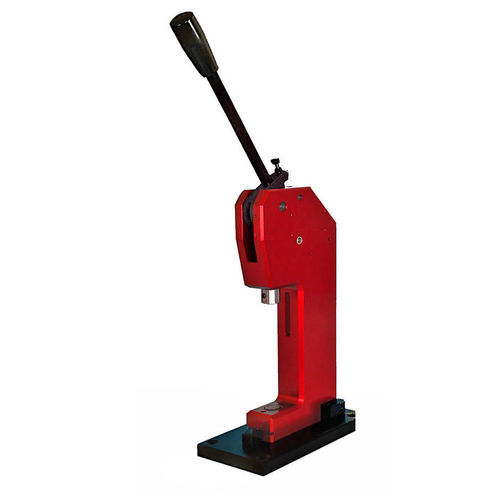

Manuelle Presse CR10/H50VerbindungMontageKlemm
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Betätigung
- manuell
- Funktion
- Verbindung, Montage, Test
- Anwendung
- für Industrieanwendungen, für elektrische Steckverbinder
- Struktur
- Kniehebel
- Steuerung
- handbetrieben
- Kraft
12 tf
- Öffnungsweite
22 mm
(1 in)- Hub
17 mm
(0,669 in)- Gewicht
3 kg
(7 lb)- Gesamthöhe
Max: 13 cm
(5 in)Min: 13 cm
(5 in)
Beschreibung
Produktübersicht
Anwendungsgebiete
Maßtabelle
1 — 22 mm
2 — 17 mm
3 — 126 mm
Gewicht — 3,2 kg
Technische Daten
Optionen und Zubehör
- Verbinden Sie Bauteile mit gleichbleibender Präzision und Schnelligkeit bei geringem Kraftaufwand.
- Ergonomische Arbeitsbewegungen mit erhöhter Presskraft.
- Einfache und präzise Positionierung der Werkstücke in den Werkzeugen.
- Wechselbare Aufnahme kompatibel mit vielen Herstellern.
- Integrierte Rückhubsperre und optionaler Hubzähler.
Anwendungsgebiete
- Crimpen und Pressen von Steckverbindern und Kabelschuhen
- Montage- und Fügevorgänge in Fertigungszellen
- Werkzeug- und Prüfanwendungen in Forschung & Entwicklung und Laboren
- Kleinserien und manuelle Produktionsaufgaben
Maßtabelle
1 — 22 mm
2 — 17 mm
3 — 126 mm
Gewicht — 3,2 kg
Technische Daten
- Modell: CR10/H50
- Pressentyp — Hand-Kniehebelpresse
- Antrieb — Manuell
- Ausladung — 22 mm
- Einbauhöhe — 126 mm
- Hub — 17 mm
- Max. Presskraft im UT — 12 kN
- Bei max. zulässiger Hebelzugkraft — 200 N
- Aufnahmebohrung — Ø10 H7
- Werkzeugklemmung — Klemmschraube
- Führungsart — Rund
- Führungsart verdrehgesichert — Verdrehgesichert mit Spiel ±0,1 mm
- Handhebelposition — Mittig
- Standardfarbe — Rot eloxiert
- Gewicht — 3,2 kg
Optionen und Zubehör
- Herstellung passender Aufnahmen für Ihre Crimpwerkzeuge
- Wechselbare Aufnahmen für schnellen Werkzeugwechsel
- Optionaler Hubzähler zur Prozessüberwachung
- Kompatibilität mit vielen Herstellern zur erleichterten Integration
