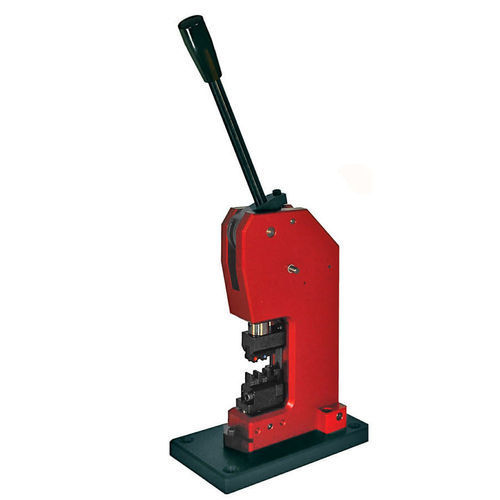

Manuelle Presse CR 10

handbedientVerbindungKlemm

Produktübersicht
Hand-Kniehebelpresse zum Crimpen und Verbinden von Bauteilen mit gleichbleibender Präzision und geringem Bedienaufwand.

• Ergonomische Arbeitsbewegungen, ermöglichen höhere Presskraft bei minimalem Muskelaufwand
• Einfaches und präzises Positionieren der Werkstücke in den Werkzeugen
• Fertigung passender Aufnahmen für Ihre Crimpwerkzeuge möglich
• Einsetzbar mit vielen Werkzeugen verschiedener Hersteller
• Wechselbare Aufnahme für schnellen Werkzeugwechsel
• Schnelle und präzise Einstellung der geschlossenen Werkzeugposition
• Integrierte Rückhubsperre
• Hubzähler optional

Maßtabelle
1 — 22 mm
2 — 17 mm
3 — 76 mm
Gewicht — 3 kg

Zubehör

• WEZAG
• WEZAG (zweite Variante)
• Mechanischer Hubzähler
• Werkzeugaufnahme (Ober-/Unterteil) für Pressmaster, AMP, etc.

Technische Daten

• Pressenart: Hand-Kniehebelpresse
• Betätigung: Manuell
• Ausladung: 22 mm
• Einbauhöhe: 76 mm
• Hub: 17 mm
• Max. Presskraft im UT: 12 kN
• Max. zulässige Hebelzugkraft: 200 N
• Aufnahmebohrung: Ø10 H7
• Werkzeugklemmung: Klemmschraube
• Führungsart: Rund
• Verdrehgesicherte Führung: Verdrehgesichert mit Spiel ± 0,1 mm
• Handhebelposition: Mittig
• Standardfarbe: Rot eloxiert
• Gewicht: 3 kg
