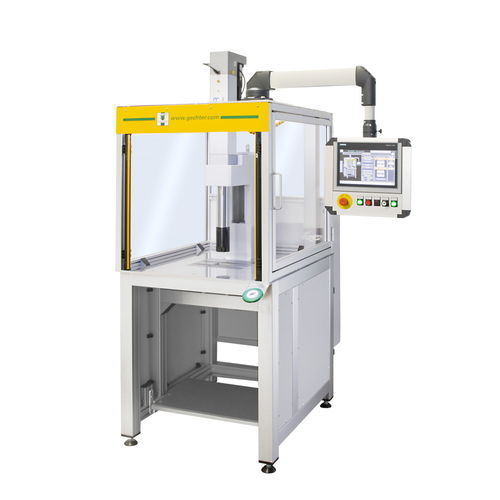

Elektromechanische Presse 40 SRV G601

elektronischFormVerbindung

Übersicht
Servopresse SRV G601 mit einer Presskraft von 40 kN, servogesteuerter Antrieb und integrierter Sicherheitssteuerung (D-Con). Entwickelt für präzise Press- und Montagevorgänge mit reproduzierbarer Positionierung und programmierbarer Steuerungsschnittstelle.

Maßtabelle
A: 713
C: 769
D: 340
E: 300
F: 150
G: 120
U: 50
V: Ø 25 H7
X: 310
X1: 310
Y: 1513

Zubehör

• Rundtisch 2-24 Teilung, passend zu Pressen mit SpiceFlex / D-Con Steuerung
• Fußtaster verdrahtet mit Steckanschluss für SpiceFlex / D-Con

Technische Daten / Spezifikationen

• Pressenart: Servopresse
• Betätigungsart: Mit Steuerung
• Ausladung: 300 mm
• Einbauhöhe: 310 mm
• Hublänge: 310 mm
• Krafterzeugung: Servoantrieb
• Aufnahmebohrung: Ø15 H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führungsart verdrehgesichert: Verdrehgesichert
• Presskraft: 40kN
• Verfahrgeschwindigkeit: Max. 250mm/s
• Stromanschluß: 16A/400V
• Sicherheitssteuerung: D-Con
• Wiederholgenauigkeit: 0,01mm (im thermisch erschwungenen Zustand)
• Werkzeuggewicht: Max 100kg (ohne Haltebremse 15kg)
• Standardfarbe: RAL 7035
• Gewicht: 495 kg

Anwendungen

• Press- und Montagevorgänge in Fertigungsprozessen
• Umform- und leichte Umformarbeiten
• Integration in automatische Zuführungen und Werkzeugwechselsysteme
