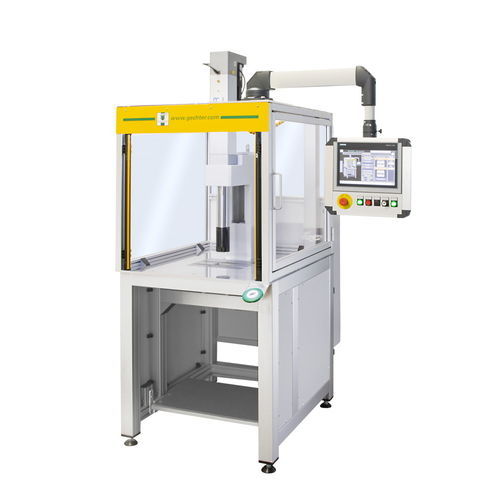

Elektrische Presse 20 SRV

FormVerbindungMontage

Übersicht
Servopresse (SRV) für präzise industrielle Pressvorgänge. Die Maschine erzeugt eine Presskraft von 20 kN über Servoantrieb und ist für kontrollierte, wiederholbare Pressvorgänge ausgelegt. Geeignet für Montage-, Verbindungs- und Umformprozesse mit einstellbaren Pressprofilen und hoher Wiederholgenauigkeit.

Maßtabelle
A: 565
C: 815
D: 340
E: 200
F: 150
G: 120
U: 32
V: Ø 15 H7
X: 475
X1: 350
Y: 1413

Zubehör

• Rundtisch 2–24 Teilung, passend zu Pressen mit SpiceFlex / D-Con Steuerung
• Fußtaster verdrahtet mit Steckanschluss für SpiceFlex / D-Con

Eigenschaften / Technische Spezifikationen

• Pressenart: Servopresse
• Betätigungsart: Mit Steuerung
• Ausladung: 200 mm
• Einbauhöhe: 420 mm
• Hublänge: 350 mm
• Krafterzeugung: Servoantrieb
• Aufnahmebohrung: Ø15H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führungsart verdrehgesichert: Verdrehgesichert
• Presskraft: 20 kN
• Verfahrgeschwindigkeit: Max. 250 mm/s
• Stromanschluß: 16A/400V
• Sicherheitssteuerung: D-Con
• Wiederholgenauigkeit: 0,01 mm (im thermisch erschwungenen Zustand)
• Werkzeuggewicht: Max 50 kg (ohne Haltebremse 10 kg)
• Standardfarbe: RAL 7035
• Gewicht: 495 kg
