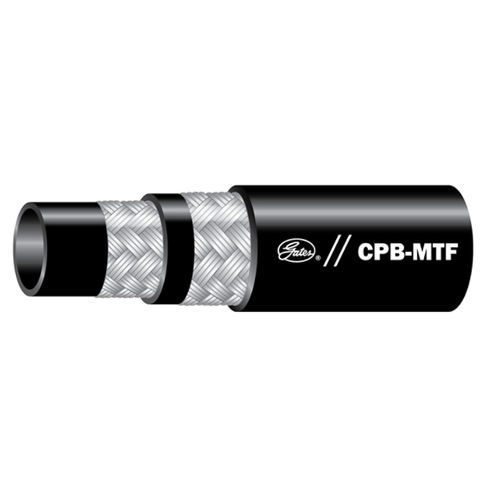

Hydraulikschlauch CPB Mine - MegaTuff™

für Kohlenwasserstoffefür WasserStahl

Übersicht
Empfohlen für hochdruckhydraulische Leitungen in Longwall-Abbaumaschinen und Stützsystemen für die Decke. Geeignet für mineralölbasierte oder wasseremulsionsbasierte Medien. Zweidrahtgeflecht-Konstruktion mit getrennten statischen und dynamischen Druckangaben, die auf dem Schlauch angegeben sind.

Wesentliche Punkte

• Anwendung: Hochdruckhydraulikleitungen in Longwall-Bergbaumaschinen und Dachstützsystemen.
• Zugelassene Medien: mineralölbasierte oder wasseremulsionsbasierte Medien.
• Anschlusskompatibilität: MegaCrimp™ Kupplungen (-4, -6, -8, -12, -16, -20) und GSP (-24, -32).
• Abriebfestigkeit: MegaTuff™ Schläuche bieten bis zu 300× längere Lebensdauer gegenüber Standard-Schläuchen bei Schlauch-gegen-Schlauch- und Schlauch-gegen-Metall-Abriebtests gemäß ISO 6945.
• Qualifikation: Geprüft mit 100.000 Impulszyklen bei 133 % des dynamischen Betriebsdrucks.
• Normen: EN 853 2SN (statischer Betriebsdruck näherungsweise Verhältnis 1:2,5 zur Berstdruck); Verweis BCS174 für nahezu stationäre Dachstütz-Kreisläufe; Vergleiche zu SAE- und ISO-Spezifikationen.

Eigenschaften und Vorteile

• Zweidrahtgeflecht liefert getrennte statische und dynamische Druckangaben und ist auf hydraulische Stützkreisläufe mit geringer dynamischer Belastung (BCS174) abgestimmt.
• Entwickelt für lange Lebensdauer unter abrasiven Bedingungen im Bergbau und für verbesserte Ozon- und Witterungsbeständigkeit.

Verfügbare Varianten

• Part # | Product # | Description | Inside Diameter (in) | Inside Diameter (mm) | Outside Diameter (in) | Outside Diameter (mm)
• 70642/4CPB-MTF XREEL | 46571451 | 70642 4CPB-MTFXREEL | 0.25 | 6.4 | 0.59 | 15
• 70643/6CPB-MTF XREEL | 46571452 | 70643 6CPB-MTFXREEL | 0.375 | 9.5 | 0.74 | 18.8
• 70644/8CPB-MTF XREEL | 46571453 | 70644 8CPB-MTFXREEL | 0.5 | 12.7 | 0.87 | 22.1
• 70645/12CPB-MTF XREEL | 46571454 | 70645 12CPB-MTFXREEL | 0.75 | 19.1 | 1.17 | 29.7
• 70646/16CPB-MTF XREEL | 46571455 | 70646 16CPB-MTFXREEL | 1.0 | 25.4 | 1.48 | 37.6
• 70647/20CPB-MTF XCTN | 46571456 | 70647 20CPB-MTFXCTN | 1.25 | 31.8 | 1.87 | 47.5
• 10CPB-MTF XREEL | 46574500 | 10CPB-MTFXREEL | 0.625 | 15.9 | 0.99 | 25.1
• 24CPB-MTF XCTN | 46574426 | 24CPB-MTFXCTN | 1.5 | 38.1 | 2.11 | 53.6
• 32CPB-MTF XCTN | 46574427 | 32CPB-MTFXCTN | 2.0 | 50.8 | 2.62 | 66.5

Technische Daten

• Empfohlene Anwendung: Hochdruckhydraulikleitungen in Longwall-Abbaumaschinen und Dachstützsystemen.
• Konstruktion: Zweidrahtgeflecht-Schlauch mit statischen und dynamischen Druckangaben.
• Zugelassene Medien: mineralölbasierte oder wasseremulsionsbasierte Medien.
• Anschlusskompatibilität: MegaCrimp™ (-4, -6, -8, -12, -16, -20) und GSP (-24, -32).
• Abriebfestigkeit: Bis zu 300× längere Lebensdauer vs. Standard-Schlauch gemäß ISO 6945.
• Qualifikationstests: 100.000 Impulszyklen bei 133 % des dynamischen Betriebsdrucks.
• Normen und Bewertungen: EN 853 2SN; BCS174-Referenz für nahezu stationäre Kreisläufe; Vergleiche mit SAE- und ISO-Spezifikationen.
• Verfügbare Größen/Varianten: Siehe Verfügbare Varianten für Artikelnummern und Abmessungsdaten.
