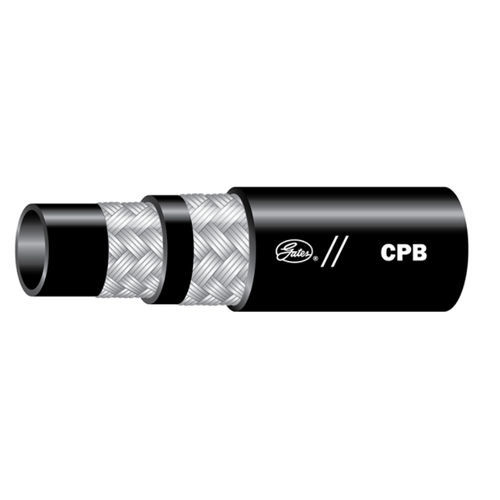

Hydraulikschlauch CPB Mine

für Kohlenwasserstoffefür WasserStahl

Produktübersicht
Empfohlen für Hochdruck-Hydraulikleitungen in Longwall-Abbaugeräten und Dachstützsystemen. Geeignet für mineralölbasierte oder wasseremulsionsbasierte Medien. Zweidrahtgeflecht-Ausführung mit auf dem Schlauch angegebenen statischen und dynamischen Betriebsdrücken.

Hauptmerkmale

• Für Hochdruck-Hydraulikleitungen in Longwall-Geräten und Dachstützsystemen konzipiert; geeignet für mineralölbasierte oder wasserbasierte Emulsionsmedien.
• Anschlüsse: MegaCrimp™ (-4, -6, -8, -12, -16, -20) und GSP (-24, -32).
• Der dynamische Betriebsdruck nach BCS174 berücksichtigt häufige Druckstöße im Einsatz.
• Der MegaTuff™-Mantel bietet deutlich erhöhte Abriebfestigkeit und verbesserte Ozon-/Wetterbeständigkeit (Abriebtest ISO 6945).
• Abnahmeprüfungen: 100.000 Impulszyklen bei 133 % des dynamischen Betriebsdrucks.
• Der statische Betriebsdruck gilt für Systeme mit geringen Druckschwankungen und erlaubt höhere zulässige Werte.
• BCS174 stellt fest, dass innere Hydraulikkreise in Dachstützsystemen nahezu stationär arbeiten und kaum dynamische Belastung aufweisen; Schläuche können höhere statische Werte vertragen.
• Nach EN 853 2SN: zulässiger statischer Betriebsdruck ungefähr im Verhältnis 1:2,5 zur Berstdruckangabe.
• Berstdruckangaben basieren auf EN-Spezifikation (Anmerkung: Gates legt höhere Mindestberstdrucke fest).
• In relevanten Leistungsaspekten als besser angegeben gegenüber SAE- und ISO-Anforderungen.

Varianten / Alle Teile (Tabelle)
Teilenr. | Produktnr. | Beschreibung | Innen-Ø (in) | Innen-Ø (mm) | Außen-Ø (in) | Außen-Ø (mm)
70764/4CPB XREEL | 46572548 | 70764 4CPBXREEL | 0.25 | 6.4 | 0.59 | 15
70765/6CPB XREEL | 46572549 | 70765 6CPBXREEL | 0.375 | 9.5 | 0.74 | 18.8
70766/8CPB XREEL | 46572550 | 70766 8CPBXREEL | 0.5 | 12.7 | 0.87 | 22.1
70767/12CPB XREEL | 46572551 | 70767 12CPBXREEL | 0.75 | 19.1 | 1.15 | 29.2
70768/16CPBP XREEL | 46572552 | 70768 16CPBXREEL | 1.0 | 25.4 | 1.48 | 37.6
20CPB XCTN | 46572553 | 20CPBXCTN | 1.25 | 31.8 | 1.87 | 47.5
24CPB X50FT | 46574525 | 24CPBX50FT | 1.5 | 38.1 | 2.11 | 53.6
32CPB X50FT | 46574526 | 32CPB X 50FT | 2.0 | 50.8 | 2.62 | 66.5

Technische Daten

• Konstruktion: Hydraulikschlauch mit Zweidrahtgeflecht (EN 853 2SN-Konfiguration).
• Anwendungen: Longwall-Abbaumodule, Dachstützsysteme, Hochdruck-Hydraulikleitungen.
• Medien: Mineralölbasierte oder wasserbasierte Emulsionsmedien.
• Anschlusskompatibilität: MegaCrimp™ (-4, -6, -8, -12, -16, -20) und GSP (-24, -32).
• Normen und Prüfungen: EN 853 2SN für statische Betriebsdrücke; ISO 6945 für Abriebprüfungen; Qualifikation umfasst 100.000 Impulszyklen bei 133 % des dynamischen Betriebsdrucks.
• Leistungsanmerkung: MegaTuff™-Mantel erhöht die Abriebfestigkeit und die Beständigkeit gegen Ozon/Witterung.
• Druckverhalten: Dynamischer Betriebsdruck (BCS174) für häufige Druckstöße; statischer Betriebsdruck für nahezu stationäre Kreisläufe.
• Vergleich: Berstdruckangaben nach EN; in relevanten Punkten über SAE- und ISO-Anforderungen angegeben.
