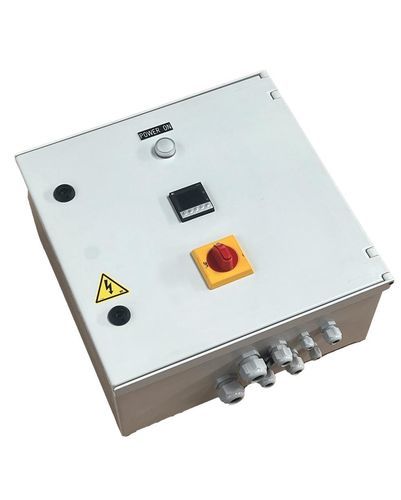

Leistungssteuerungseinheit Galvabox 5T20-3AA

für HeizelementTemperaturmit Mikroprozessor

Produktübersicht
Die Galvabox 5T20-3AA ist ein kompakter Dreiphasen-Steuerkasten für die präzise Regelung von Tauchheizern in anspruchsvollen Industrieumgebungen. Sie enthält einen digitalen PID-Regler mit Auto-Tuning und unterstützt verschiedene Füllstands-Sicherheitsoptionen für den sicheren Betrieb bis 20 kW bei 400 V Dreiphasen.

Technische Daten

• Versorgungsspannung: 400 V Dreiphasen, 50/60 Hz.
• Maximale Leistung: 20 kW (30 A).
• Abmessungen: 400 x 400 x 200 mm.
• Schutzart: IP65 (EN 60529).
• Regeltyp: PID, selbstadaptiv mit Auto-Tuning.
• Mess-Eingang: PT100 3-Leiter-Sonde.
• Sicherheits-Eingang: Kompatibel mit Schwimmer-Schaltern (MTSu) oder Widerstandselektroden (NS2).
• Leistungsstufe: Thyristor-Laststeller / Festkörperrelais 40 A.
• Anschluss: Zentrale Klemmenleiste mit 4 Kabelverschraubungen für Versorgung, Tauchheizer, PT100 und Füllstandssicherung.

Hauptvorteile

• Einfache Installation: Kompakte Bauform und zentrale Klemmenleiste für schnelle Verdrahtung.
• Hohe Kompatibilität: Einsetzbar mit mehreren Tauchheizern und Füllstandssensoren.
• Zuverlässigkeit und Sicherheit: Elektrischer Schutz mit Transformator, Sicherungen und automatischer Rückstellung der Füllstandssicherung.
• Intuitive Anzeige: Regler mit großem Farb-LCD für klare Anzeige von Mess- und Sollwerten.
• Korrosionsbeständigkeit: Vollkunststoff-Gehäuse geeignet für Galvanik und chemische Lagerbereiche.

Anwendungen

• Temperaturregelung für industrielle Tauchheizer bis zu 15 kW in typischen Einsatzfällen.
• Präzise Temperatursteuerung in Chemiebädern und Prozessbehältern.
• Einsatz in korrosiven Umgebungen wie Chemie- und Galvanikindustrie.
• Sichere Verwaltung von Behälter- und Tankfüllständen.

Sicherheit und Konformität

• Schutzart: IP65, geeignet für anspruchsvolle industrielle Umgebungen.
• Ausrüstungsschutz: Füllstandsüberwachung und automatische Abschaltung bei Sondenbruch oder Kurzschluss.
• Normen: Entwickelt, um einschlägige industrielle Sicherheits- und Elektrovorschriften zu erfüllen.

Optionen und Zubehör

• PT100 3-Leiter-Sonde (Temperaturfühler).

Merkmale / technische Daten

• Versorgungsspannung: 400 V Dreiphasen, 50/60 Hz
• Maximale Leistung: 20 kW (30 A)
• Abmessungen: 400 x 400 x 200 mm
• Schutzart: IP65 (EN 60529)
• Regeltyp: PID selbstadaptiv mit Auto-Tuning
• Mess-Eingang: PT100 3-Leiter-Sonde
• Sicherheits-Eingang: Kompatibel mit MTSu (Schwimmer) und NS2 (Widerstandselektroden)
• Leistungsstufe: Thyristor Festkörperrelais 40 A
• Anschluss: Zentrale Klemmenleiste mit 4 Kabelverschraubungen
