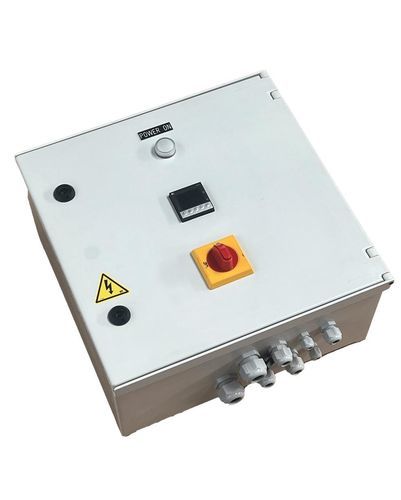

Steuerungseinheit für Heizelement GALVABOX 2M07-3AA

Temperaturmit Displaywasserdicht

Übersicht
Der GALVABOX 2M07-3AA ist ein kompakter Einphasen-Steuerkasten für industrielle Heizungsanwendungen. Er enthält einen PID-Regler mit farbigem LCD für präzise Temperaturregelung und steuert Tauchsieder bis 7 kW bei 230 V Einphasenbetrieb mit Schutzart IP65.

Technische Daten

• Versorgungsspannung: 230 V Einphasen, 50/60 Hz
• Maximale Leistung: 7 kW (32 A)
• Abmessungen: 400 x 400 x 200 mm
• Schutzart: IP65 (EN 60529)
• Regelart: PID, selbstadaptiv mit Auto-Tuning
• Mess-Eingang: PT100 3-Leiter-Sonde
• Sicherheits-Eingang: Kompatibel mit Schwimmerschaltern (MTSu) oder widerstandsbehafteten Elektroden (NS2)
• Leistungseinheit: 40 A Thyristor-Leistungsschalter (SSR)
• Anschluss: Zentrales Klemmterminal mit Kabelverschraubungen für Versorgung, Tauchsieder, PT100 und Füllstandssicherung

Hauptvorteile

• Einfache Installation: Kompakte Bauform und zentrales Klemmterminal für schnelle Verdrahtung
• Erweiterte Kompatibilität: Unterstützt mehrere Tauchsieder und Füllstandssensoren
• Zuverlässigkeit und Sicherheit: Elektrische Schutzmaßnahmen inklusive Transformator, Sicherungen und automatischem Rücksetzen der Füllstandssicherung
• Intuitive Anzeige: Großes Farb-LCD mit gleichzeitiger Anzeige von Ist- und Solltemperatur
• Für korrosive Umgebungen geeignet: Vollständig kunststoffummanteltes Gehäuse für Galvanik und chemische Lagerung

Hauptanwendungen

• Thermoregulierung für industrielle Tauchsieder bis 7 kW
• Präzise Temperatursteuerung in Chemiebädern
• Einsatz in korrosiven Umgebungen (Chemieindustrie, Galvanik)
• Sichere Steuerung von Behälter- und Badfüllständen

Sicherheit und Konformität

• Schutzart: IP65 für Beständigkeit in anspruchsvollen Umgebungen
• Ausrüstungsschutz: Füllstandsüberwachung und automatische Abschaltung bei Sondenbruch oder Kurzschluss
• Normen: Entwickelt zur Einhaltung einschlägiger industrieller Sicherheitsvorschriften

Optionen und Zubehör

• PT100 3-Leiter-Sonde (optional)

Merkmale / technische Daten

• Versorgungsspannung: 230 V Einphasen, 50/60 Hz
• Maximale Leistung: 7 kW (32 A)
• Abmessungen: 400 x 400 x 200 mm
• Schutzart: IP65 (EN 60529)
• Regelart: PID selbstadaptiv mit Auto-Tuning, digitale Anzeige
• Mess-Eingang: PT100 3-Leiter
• Sicherheits-Eingang: Kompatibel mit Schwimmer (MTSu) oder widerstandsbehafteter Elektrode (NS2)
• Leistungseinheit: 40 A Thyristor-Relais
• Anschluss: Zentrales Klemmterminal mit Kabelverschraubungen für Versorgung, Heizung, PT100 und Füllstand
