RTD-Temperatursensor TF

Platinen-WiderstandPt100Tauch

Übersicht

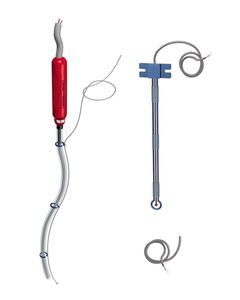

Die TF-Temperatursonden von Galvatek mit PT100-Sensoren liefern präzise und zuverlässige Messwerte zur Regelung und Überwachung von Flüssigkeitstemperaturen in anspruchsvollen Industrieumgebungen. Erhältlich mit starrer Hülse oder flexibler Ummantelung aus hochbeständigen Werkstoffen, passen sie sich unterschiedlichen thermischen Prozessanforderungen an.

Technische Daten

• Sensor: 4‑Leiter PT100 für optimale Genauigkeit.
• Verfügbare Ausführungen:
  • Starre Hülse aus Edelstahl, PP, PVDF oder PTFE.
  • Flexible PFA-Ummantelung für beengte oder korrosive Umgebungen.
• Standardlängen:
  • Starre Hülse: 300, 500 oder 800 mm (andere Längen erhältlich).
  • Flexible Ummantelung: Standardlänge 1,6 m (andere Längen möglich).
• Temperaturbereich: bis zu 200°C je nach Modell.
• Kompatibilität: Geeignet für 2-, 3- oder 4‑Leiter-Anschlusssysteme zur Kompensation parasitärer Widerstände.

Hauptvorteile

• Hohe Genauigkeit: 4‑Leiter-PT100-Sensoren reduzieren Störeinflüsse für stabile Messwerte.
• Chemische Beständigkeit: Werkstoffe wie PTFE und PVDF für aggressive Umgebungen.
• Anpassungsfähigkeit: Lieferung in starrer oder flexibler Ausführung entsprechend Installationsanforderungen.
• Einfache Wartung: Sensoren können in der Hülse ausgetauscht werden, um die Lebensdauer zu verlängern.

Typische Anwendungen

• Chemische Industrie: präzise Temperaturregelung in Behältern.
• Galvanik: Überwachung von Bädern zur Vermeidung von Einfrieren, Kristallisation oder Überhitzung.
• Wasseraufbereitung: thermische Kontrolle in Aufbereitungskreisläufen.
• Pharmazeutischer Bereich: Umgebungen mit hohen Anforderungen an Genauigkeit und chemische Beständigkeit.

Sicherheit und Konformität

• Entspricht den Anforderungen der DIN EN 60751 für PT100-Sensoren.
• Robustes Design, beständig gegen aggressive chemische Umgebungen und hohe Temperaturen.
• Ausgelegt für gleichbleibende Leistung unter extremen Bedingungen.

Optionen und Zubehör

• Montageschlüssel SB für BC‑Kopf — universeller Montageschlüssel.
• Montageschlüssel SL für LC‑Kopf — zum Öffnen der LC‑Anschlussdose und der Kabelverschraubung.
• LC‑Anschlussdose — Kopf rot (PP) oder Kopf weiß (PVDF) zur elektrischen Anschlussbelegung.
• BC‑Anschlussdose — Anschlussdose für BC‑Kopf (Kopfmaterialien PP oder PVDF erhältlich).
• HM‑Montagemanschette für BC‑Kopf — sichert Tauchsieder in Tankquerträgern; Bohrlochdurchmesser 70–76 mm; Material EPDM.
• ML‑Montagemanschette für LC‑Kopf — ermöglicht Installation in beengten Bereichen auf Tankquerträgern; Bohrlochdurchmesser 63 mm; Material EPDM.
• EM‑Montagemanschette für BC‑Kopf — Installation mit reduzierter Stellfläche; Bohrlochdurchmesser 87–90 mm; Material EPDM.
• HL‑Halterung für LC‑Kopf — verschraubt am Tankrand; Material PP.
• HB‑Halterung für BC‑Kopf — Halterung für Tauchsieder mit maximaler Eintauchtubuslänge 800 mm; Material PP.

Eigenschaften / technische Spezifikationen

• Sensor: 4‑Leiter PT100.
• Hülsentypen: starr (Edelstahl, PP, PVDF, PTFE) oder flexibel (PFA).
• Starre Längen: 300, 500, 800 mm (andere Längen erhältlich).
• Flexible Standardlänge: 1,6 m (andere Längen möglich).
• Temperaturbereich: bis zu 200°C (modellabhängig).
• Anschlusskompatibilität: 2‑, 3‑ oder 4‑Leiter Systeme.
• Normen: DIN EN 60751 für PT100‑Sensoren.
