Weitwinkel-Kameraobjektiv HF-HA-1S Series

für die industrielle BildverarbeitunghochauflösendMegapixel-Auflösung

Übersicht

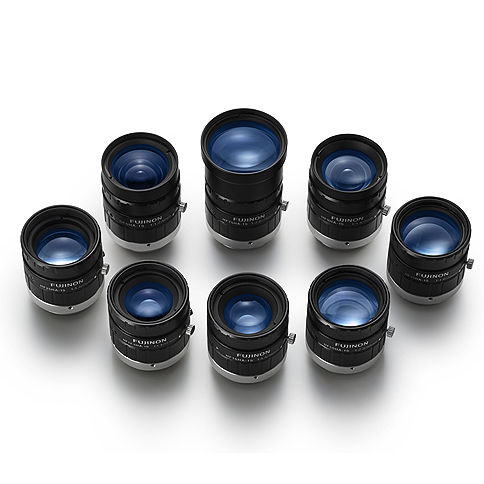

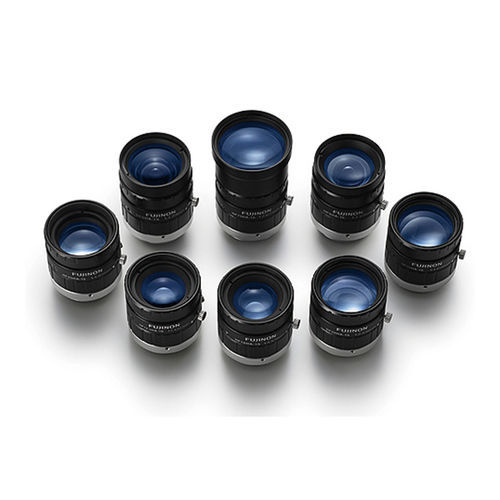

Die Fujinon HF-HA-1S Serie ist eine Reihe hochauflösender Machine-Vision-Objektive, ausgelegt für Sensoren im 2/3"-Format mit einer Zielauflösung bis zu einem Pixel-Pitch von 6,2 μm. Das Modell DF6HA-1S unterstützt 1/2"-Sensoren. Die Serie ist der Nachfolger der HF-HA-1B und behält die gleichen optischen Eigenschaften und mechanischen Abmessungen bei.

Hauptmerkmale

• Auflösung: unterstützt Pixel-Pitch bis 6,2 μm (≈1,5 MP).
• Vibrations- und stoßfestes mechanisches Design auf Basis der Fujifilm Anti Shock & Vibration Technology (patentiert); Vibrationsprüfungsreferenz: JIS C 60068-2-6 wie angegeben.
• Hohe IR-Transmission, geeignet für monochromatische IR-Beleuchtung in Machine-Vision-Systemen.
• Sehr kurze MOD bei ausgewählten Modellen (z. B. DF6HA-1S ermöglicht MOD nahe 10 mm vom Tubusvorderende).
• Kompaktes, einheitliches Design: Außendurchmesser typ. φ29,5 mm (HF75HA-1S φ31,5 mm) und einheitliche Bediengeometrie über die Modelle.
• Umfangreiche Modellpalette mit 8 Brennweiten (6, 9, 12,5, 16, 25, 35, 50, 75 mm) für zahlreiche industrielle Anwendungen.
• Niedrige F-Zahlen bei bestimmten Modellen (bis F1.2) für geringe Beleuchtung; manuelle Fokus- und Irissteuerung bei allen Modellen.

Kompatibilitätstabelle (Modell → kompatible Sensorgröße / Brennweite)
DF6HA-1S → 1/2" (std.) ●, 1/3" ● → 6 mm
HF9HA-1S → 2/3" (6,2 μm) ● → 9 mm
HF12.5HA-1S → 2/3" (6,2 μm) ● → 12,5 mm
HF16HA-1S → 2/3" (6,2 μm) ● → 16 mm
HF25HA-1S → 2/3" (6,2 μm) ● → 25 mm
HF35HA-1S → 2/3" (6,2 μm) ● → 35 mm
HF50HA-1S → 2/3" (6,2 μm) ● → 50 mm
HF75HA-1S → 2/3" (6,2 μm) ● → 75 mm

Modell-Highlights

• DF6HA-1S: Brennweite 6 mm; Blendenbereich F1.2–F16; Bildwinkel 57,3°×43,8° (1/2"); Arbeitsabstand ∞–100 mm (sehr kurze MOD); manueller Fokus und Iris; Filtergewinde M27 x 0.5; Anschluss C-Mount; Gewicht ≈50 g; Standard-Sensorgröße 1/2" (4,5 μm); TV-Distortion -1,84 %; Abmessung Φ29,5×36,7 mm.
• HF9HA-1S: 9 mm; F1.4–F16; 53,3°×40,5° (2/3"); ∞–100 mm; Filtergewinde M27 x 0.5; C-Mount; ≈50 g; Standard-Sensor 2/3" (6,2 μm); TV-Distortion -2,00 %; Φ29,5×35 mm.
• HF12.5HA-1S: 12,5 mm; F1.4–F16; 39,2°×29,4° (2/3"); ∞–100 mm; Filtergewinde M25,5 x 0.5; C-Mount; ≈40 g; Standard-Sensor 2/3" (6,2 μm); TV-Distortion -1,95 %; Φ29,5×29,5 mm.
• HF16HA-1S: 16 mm; F1.4–F16; 30,5°×22,9° (2/3"); ∞–100 mm; Filtergewinde M25,5 x 0.5; C-Mount; ≈40 g; Standard-Sensor 2/3" (6,2 μm); TV-Distortion -0,87 %; Φ29,5×29,5 mm.
• HF25HA-1S: 25 mm; F1.4–F16; 19,4°×14,6° (2/3"); ∞–150 mm; Filtergewinde M25,5 x 0.5; C-Mount; ≈40 g; Standard-Sensor 2/3" (6,2 μm); TV-Distortion -0,19 %; Φ29,5×29,5 mm.
• HF35HA-1S: 35 mm; F1.6–F22; 14,3°×10,8° (2/3"); ∞–250 mm; Filtergewinde M25,5 x 0.5; C-Mount; ≈40 g; Standard-Sensor 2/3" (6,2 μm); TV-Distortion 0,10 %; Φ29,5×29,5 mm.
• HF50HA-1S: 50 mm; F2.3–F22; 10,1°×7,6° (2/3"); ∞–500 mm; Filtergewinde M25,5 x 0.5; C-Mount; ≈45 g; Standard-Sensor 2/3" (6,2 μm); TV-Distortion 0,06 %; Φ29,5×29,5 mm.
• HF75HA-1S: 75 mm; F2.8–F22; 6,7°×5,0° (2/3"); ∞–1.100 mm; Filtergewinde M30.5 x 0.5; C-Mount; ≈50 g; Standard-Sensor 2/3" (6,2 μm); TV-Distortion 0,36 %; Φ31,5×48 mm.

Hinweise
Die Angabe "Standard" bei Sensorgröße bezeichnet die ideale Sensorgröße zur Erreichung der Zielauflösung; "Max" bezeichnet anpassbare Sensorgrößen je nach Modell. Prüfen Sie Randausleuchtung und Auflösung für Ihre Anwendung.

Technische Daten

• Serienname: HF-HA-1S
• Marke: Fujinon (FUJIFILM)
• Auflösung: bis 6,2 μm Pixel-Pitch (≈1,5 MP)
• Primär kompatibler Sensor: 2/3" (std.) für die meisten Modelle; DF6HA-1S unterstützt 1/2"
• Anschluss: C-Mount
• Blendenbereiche: modellabhängig (z. B. DF6HA-1S F1.2–F16; HF75HA-1S F2.8–F22)
• Filtergewinde: M27 x 0.5 / M25,5 x 0.5 / M30,5 x 0.5 je nach Modell
• Abmessungen: typ. Φ29,5×(Länge mm); HF75HA-1S Φ31,5×48 mm
• Gewicht: ≈40–50 g je nach Modell
• Betrieb: manueller Fokus und manuelle Iris
• TV-Distortion: modellabhängig
• Design: Anti Shock & Vibration Technology
• Portfolio: 8 Brennweiten — 6 / 9 / 12.5 / 16 / 25 / 35 / 50 / 75 mm
