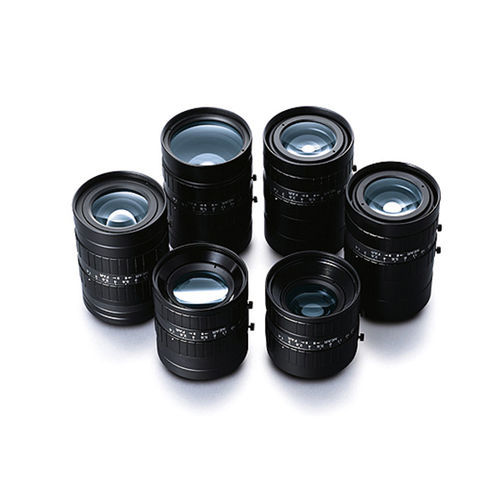

Fixfokus-Kameraobjektiv CF-HA

Inspektionzur automatischen optischen Inspektion (AOI)für die industrielle Bildverarbeitung

Überblick

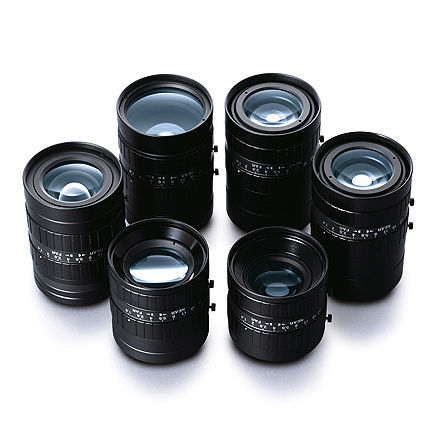

Die Machine-Vision-Objektive FUJINON CF-HA Serie sind für große 1-Zoll-Bildsensoren ausgelegt und liefern Auflösungen bis zu 1,5 Megapixel (Pixel Pitch 7,4 μm). Die Baureihe umfasst Festbrennweiten 12,5, 16, 25, 35, 50 und 75 mm, C-Mount und Filtergewinde M49 x 0,75.

Hauptmerkmale

• Geringe TV-Verzeichnung: minimierte Verzerrung für hochpräzise Anwendungen wie Maßhaltigkeitsmessung und automatisierte Inspektion.
• Hohe Nahbereichsleistung: Rear-Fokus bei CF12.5HA-1 und CF16HA-1 verbessert die Abbildung bei kurzen Arbeitsabständen.
• Niedrige Lichtstärke: bis F1.4 bei den meisten Modellen; CF50HA-1 und CF75HA-1 ab F1.8.
• Gute Randhelligkeit: ausreichende Ausleuchtung bis zu den Bildrändern für stabile Inspektionsergebnisse.

Spezifikationsübersicht CF-HA Serie (Kompatibilitätsmatrix)
Modell | 4/3 | 1.1 | 1 | 1/1.2 | 2/3 | 1/1.8 | 1/2 | 1/3 | Brennweite (mm)
CF12.5HA-1 | － | － | ● | ● | ● | ● | ● | ● | 12.5
CF16HA-1 | － | － | ● | ● | ● | ● | ● | ● | 16
CF25HA-1 | － | － | ● | ● | ● | ● | ● | ● | 25
CF35HA-1 | － | － | ● | ● | ● | ● | ● | ● | 35
CF50HA-1 | － | － | ● | ● | ● | ● | ● | ● | 50
CF75HA-1 | － | － | ● | ● | ● | ● | ● | ● | 75
● Kompatible Sensorgröße (Std.): ideale Größe zur Maximierung der Zielauflösung.

Modellübersicht — wichtigste Spezifikationen
CF12.5HA-1
Brennweite [mm] | 12.5
Blendenbereich (F no) | F1.4-F22
Bildwinkel | 53,1° x 41,2° (1 Zoll)
Arbeitsabstand (mm) | ∞–100
Fokusbedienung | Manuell (Rear-Fokus)
Blendenbedienung | Manuell
Filtergewinde [mm] | M49 x 0.75
Anschluss | C-Mount
Gewicht (ca.) [g] | 290
Sensorgröße (Std.) | 1 Zoll (9,1 μm)
TV-Verzeichnung [%] | 0,86
Abmessungen [mm] | Φ51 × 68.5

CF16HA-1
Brennweite [mm] | 16
Blendenbereich (F no) | F1.4-F22
Bildwinkel | 42,6° x 32,8° (1 Zoll)
Arbeitsabstand (mm) | ∞–100
Fokusbedienung | Manuell (Rear-Fokus)
Blendenbedienung | Manuell
Filtergewinde [mm] | M49 x 0.75
Anschluss | C-Mount
Gewicht (ca.) [g] | 280
Sensorgröße (Std.) | 1 Zoll (9,1 μm)
TV-Verzeichnung [%] | 0,79
Abmessungen [mm] | Φ51 × 70.5

CF25HA-1
Brennweite [mm] | 25
Blendenbereich (F no) | F1.4-F22
Bildwinkel | 29,9° x 22,7° (1 Zoll)
Arbeitsabstand (mm) | ∞–100
Fokusbedienung | Manuell
Blendenbedienung | Manuell
Filtergewinde [mm] | M49 x 0.75
Anschluss | C-Mount
Gewicht (ca.) [g] | 310
Sensorgröße (Std.) | 1 Zoll (9,1 μm)
TV-Verzeichnung [%] | 0,36
Abmessungen [mm] | Φ51 × 75.5

CF35HA-1
Brennweite [mm] | 35
Blendenbereich (F no) | F1.4-F22
Bildwinkel | 20,3° x 15,3° (1 Zoll)
Arbeitsabstand (mm) | ∞–200
Fokusbedienung | Manuell
Blendenbedienung | Manuell
Filtergewinde [mm] | M49 x 0.75
Anschluss | C-Mount
Gewicht (ca.) [g] | 180
Sensorgröße (Std.) | 1 Zoll (9,1 μm)
TV-Verzeichnung [%] | 0,18
Abmessungen [mm] | Φ51 × 48.5

CF50HA-1
Brennweite [mm] | 50
Blendenbereich (F no) | F1.8-F22
Bildwinkel | 14,1° x 10,6° (1 Zoll)
Arbeitsabstand (mm) | ∞–400
Fokusbedienung | Manuell
Blendenbedienung | Manuell
Filtergewinde [mm] | M49 x 0.75
Anschluss | C-Mount
Gewicht (ca.) [g] | 235
Sensorgröße (Std.) | 1 Zoll (9,1 μm)
TV-Verzeichnung [%] | 0,20
Abmessungen [mm] | Φ51 × 55.5

CF75HA-1
Brennweite [mm] | 75
Blendenbereich (F no) | F1.8-F22
Bildwinkel | 9,8° x 7,3° (1 Zoll)
Arbeitsabstand (mm) | ∞–900
Fokusbedienung | Manuell
Blendenbedienung | Manuell
Filtergewinde [mm] | M49 x 0.75
Anschluss | C-Mount
Gewicht (ca.) [g] | 300
Sensorgröße (Std.) | 1 Zoll (9,1 μm)
TV-Verzeichnung [%] | 0,01
Abmessungen [mm] | Φ51 × 76

Technische Daten

• Serie: CF-HA Serie
• Marke: FUJINON
• Kompatible Sensorgröße (Std.): 1 Zoll (optimiert für 1 Zoll Sensoren, Auflösung bis 1,5 MP bei 7,4 μm Pixel Pitch)
• Blendenbereich: F1.4-F22 (einige Modelle F1.8-F22)
• Anschluss: C-Mount
• Filtergewinde: M49 x 0.75
• Fokus: manuell (Rear-Fokus bei ausgewählten Modellen)
• Gewicht: ca. 180 g bis 310 g je nach Modell
• TV-Verzeichnung: typisch 0,01 % bis 0,86 % je nach Brennweite
