Gasprobenahmesystem Gas Dome 300

für Analysefür UmweltanalyseÜberwachung

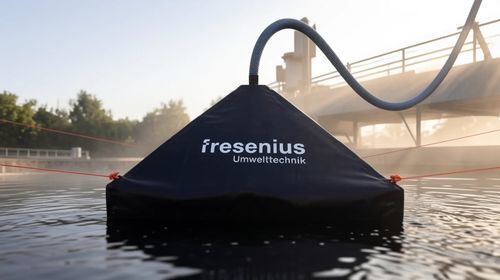

Das Gas Dome 300 ist eine Schwimmhaube für die Lachgas- und Methanmessung auf Kläranlagen. Sie schwimmt auf dem Belebungsbecken und fängt das aufsteigende Off-Gas auf einer definierten Fläche von 1,00 m² ein. Das Gas strömt ohne Gebläse über einen Schlauch zum Gasanalysegerät, das daraus die Emissionsrate in mg/(m²·h) berechnet.
Einsatzgebiete:

• Belebungsbecken kommunaler und industrieller Kläranlagen
• Messung von Lachgas (N2O), Methan (CH4) und CO2, optional O2
• Bilanzierung nach der EU-Kommunalabwasserrichtlinie, Nachweis von Betriebsoptimierungen, Messkampagnen

Ihr Nutzen:

• Definierte Bezugsfläche: Jeder Wert bezieht sich auf 1,00 m² und ist zwischen Becken, Tagen und Betriebsweisen vergleichbar.
• Ohne Gebläse und ohne Pumpe: Der Eigendruck unter der Haube treibt das Gas zum Schrank.
• Dicht zum Becken: Eine umlaufende Schürze taucht 20–30 cm ein und ist mit Kettenballast beschwert, damit keine Umgebungsluft unter die Haube gelangt.
• Zweite Messstelle einfach nachrüsten: eine weitere Haube mit Schlauch am selben Gasanalysegerät.

Technische Daten (Auszug):

• Sammelfläche: 1,00 m² (Innenmaß)
• Aufbau: Pyramide auf PVC-U-Schwimmrahmen, dunkle PVC-Außenhaut, PE-Auftriebsisolierung geschlossenzellig
• Anschluss: Tankdurchführung 1½″, Schlauchtülle 40 mm
• Volumenstrom: 0–20 m³/h ohne Gebläse, gültige Werte ab ca. 1 m³/h
• Schlauch: ID 40 mm, 25 m je Messstelle, bis −20 °C
• Lagesicherung: Abspannseile oder feste Brücke, Ausleger zur Zugentlastung

Das Gas Dome 300 wird als Teil des Off-Gas Systems geliefert: im System Smart mit dem Smart Control 300 (N2O-Nachweisgrenze 10 ppmV) oder im System Expert mit dem GA 320 (N2O-Nachweisgrenze 0,5 ppmV).
Vollständige Angaben: Broschüren Off-Gas System Smart und Expert (Stand 06.10.2026) unter Kataloge.
