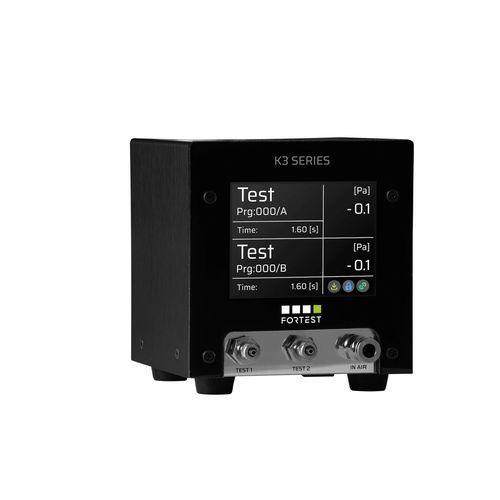

Vakuum-Dichtheitsprüfgerät K3890

Vakuumabsoluter Druckverlustfür die Pharmaindustrie

Kurze Beschreibung
Der K3890 ist ein mikro Zweikanal-Lecktester nach dem Prinzip des absoluten Druckabfalls, entwickelt für die Integration in automatisierte Prüflinien, die sehr kleine Innenvolumina bearbeiten. Das miniaturisierte Gehäuse ermöglicht die Montage nahe am Prüfling, um Totvolumen zu reduzieren und Zykluszeiten zu verkürzen.

Hauptmerkmale

• Kompakte Abmessungen: 110×110×110 mm
• Zwei unabhängige Kanäle für parallele Prüfungen
• Optimiert für Mikro-Volumen bis 50 cc
• 3,5" Farbdisplay (320×240 px) für lokale Bedienung
• Standardanschlüsse: USB (master), RS232, RS485; Ethernet und Bluetooth optional

Anwendungsbereiche

• Automatisierung und Montagelinien
• Prüfstände und End-of-Line-Inspektion
• Herstellung von Medizinprodukten (Mikrokomponenten)
• Verpackung und Qualitätskontrolle kleiner Bauteile

Beschreibung (Details)
Miniaturisiertes Bi-Kanal-Konzept
Der K3890 integriert zwei unabhängige Messkanäle in einem ultrakompakten Gehäuse, um parallele Lecktests zu ermöglichen und die Durchsatzleistung automatischer Anlagen zu erhöhen.

Direkte Integration und verkürzte Zykluszeiten
Mit Abmessungen von 110×110×110 mm kann das Gerät nahe am Bauteil montiert werden, wodurch Totvolumen minimiert und die Testdauer erheblich reduziert sowie die Wiederholbarkeit verbessert wird.

Leistung bei Mikro-Volumen
Interne niederverbrauchende Mikroventile und optimiertes Pneumatikdesign machen den K3890 geeignet für Befüllung und Prüfung von Volumen bis 50 cc mit sehr schnellen Zyklen und hoher Auflösung.

Industriales Design und integrierte Schnittstelle
Eloxiertes Aluminiumgehäuse mit Acrylglas-Frontplatte beherbergt das 3,5" Farbdisplay und bietet klare lokale Rückmeldung im kompakten Industrieformat.

Konnektivität und Industry 4.0 Protokolle
Die Standard-Konnektivität umfasst USB, RS232 und RS485. Ethernet (Modbus-RTU oder ForTest) und Bluetooth-Module sind verfügbar, um die Einheit in Überwachungssysteme einzubinden.

Flexible Verwaltung und Programmierung
Konfiguration über spezielle PC-Software oder USB-Stick. Der Betrieb ist auch Stand-alone mittels digitaler I/O für Zyklussteuerung (Start/Abort) und Ergebnis-/Programmverwaltung möglich.

Messbereich
Wählbare Skalen decken -1 bis 10 bar ab, um Anwendungen vom Vakuumtest bis zu Standarddrücken zu unterstützen.

Technische Daten

• Modell: K3890
• Messbereiche: -1 bis 10 bar
• Abmessungen: 110×110×110 mm
• Gewicht: 1 kg
• Display: 3,5" Farbe, 320×240 px
• Dp-Auflösung: bis 0,001 mbar (skalenabhängig)
• Direktdruckauflösung: bis 0,1 mbar (skalenabhängig)
• Leckmessbereich: 0–10 cc/min; Auflösung 0,01 cc/min
• Dp-Genauigkeit: 0,5% RDG + 3 DGT
• Leckgenauigkeit: 1% RDG + 0,03 cc/min
• Anschlüsse: RS232 ×1, RS485 ×1, USB (master) ×1; Ethernet optional
• I/O-Signale: Start, Stop, Filling, Test, Good, Reject, 3BCD
• Programme: 100
• Betriebstemperatur: 5–40 °C
• Materialien: eloxiertes Aluminiumgehäuse mit Acrylglas-Front
• Referenznormen: EN 61010-1, EN61326-1, EN1779 (siehe Dokumentation)
