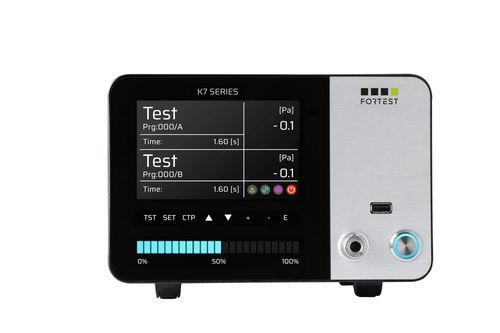

Dichtheitsprüfgerät / absoluter Druckverlust K7890

Druckpneumatischfür die Automation

Überblick
Das K7890 ist ein Zweikanal-Absolutdruck-Dichtheitsprüfgerät, das für das gleichzeitige Prüfen von zwei Teilen in einem kompakten Standardgehäuse ausgelegt ist. Es eignet sich für parallele Prüfungen von gepaarten oder doppelkammerigen Bauteilen und ist einsetzbar in Bereichen wie Automotive, Medizintechnik, Hydraulik, Haushaltsgeräte, E‑Mobility, Luftfahrt und Verteidigung.

Hauptmerkmale

• Zweikanal-Architektur: zwei unabhängige Messkanäle in einem Gerät für gleichzeitige Prüfung von 2 Teilen
• Messbereich: −1 bis 15 bar mit mehreren wählbaren Skalen
• Kompakte Bauform, identisch zum Einkanalmodell für einfache Integration
• 5,7" Farb-TFT kapazitiver Touchscreen mit gehärteter Glasfront und hinterleuchteter Tastatur
• Dynamische LED-Leiste zur schnellen Prozesszustandsanzeige
• 300 konfigurierbare Prüfprogramme und USB-Datenlogging

Anwendungsbereiche

• Automatisierung
• Automotive
• Medizintechnik
• Hydraulik / Oleodynamik
• Haushaltsgeräte
• E‑Mobility
• Luft‑ und Raumfahrt & Verteidigung

Design und Zweikanal-Leistung
Das K7890 vereint zwei unabhängige Kanäle in einem ultrakompakten Gehäuse und ermöglicht parallele Prüfungen gepaarter Bauteile (z. B. Scheinwerferpaare oder Doppelkammer-Teile), wodurch die Zykluszeit halbiert wird, bei erhaltenem pneumatischem Spielraum und Prüfwiederholbarkeit.

Benutzeroberfläche und Industrie-Robustheit
Frontpanel aus gehärtetem Glas mit 5,7" TFT (800x480 px) kapazitivem Touch und hinterleuchteter Tastatur, ausgelegt für Dauerzyklen in der Produktion. Dynamische LED-Leiste bietet sofortige visuelle Rückmeldung zum Prozessstatus.

Pneumatische Konfiguration und Messung
Messbereiche von −1 bis 15 bar. Zwei Regelungsarten: manueller Präzisionsregler (Standard) oder elektronische automatische Regelung (Option). Dedizierter Stäubli®-Anschluss zum Anschließen kalibrierter Lecks für periodische Überprüfungen.

Konnektivität und Industrie 4.0
Standard-Schnittstellen: RS232 (x2), RS485, USB master/slave; Ethernet und Feldbus-Protokolle optional (Modbus RTU, Profinet, EtherNet/IP, EtherCAT). Drahtlose Module: Bluetooth Low Energy (Standard) und optionales Wi‑Fi. Entwickelt für SPS/SCADA/MES-Interoperabilität.

Zubehör

• Externes Entlüftungs-Magnetventil mit Filter
• Externer Start-Taster
• Externes Start/Abort-Tastenfeld
• Externes 4-Programme Auswahlfeld
• Start-Fußpedal
• Barcode-Lesegerät
• Klebeetiketten für Drucker (4.500 Stück)
• Verlängerungskabel für AUX-Signale
• Venturi
• Luftfilter
• Stäubli®-Stecker (männlich)
• Präzisions-Mikrometerventil
• Mikrometerventil
• PC-Software K-Series Manager

Optionen

• Interne Entlüftungsventile
• Front-Präzisionsdruckregler (STANDARD)
• Elektronischer Druckregler
• I/O-Erweiterungskarte 24 Vdc
• Start-Eingang mit Zweihand-Logik
• Ethernet/TCP-IP-Port (optional)
• EtherNet/IP-Port (optional)
• EtherCAT-Port (optional)
• Profinet-Port (optional)
• Aktiver USB-Port (STANDARD)
• Bluetooth Low Energy (STANDARD)
• Wi‑Fi-Verbindung (optional)
• Hochauflösende Messung (1M Pkte AD) (STANDARD)

Technische Daten (Zusammenfassung)
Model | 0-1bar | 1-2bar | 2-6bar | 6-10bar | 10-15bar
Accuracy Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT
Range of measurements Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-650 mbar | 0-650 mbar
Resolution Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar | 0,1 mbar
Direct pressure accuracy | 0,5%FS (für alle Skalen)
Direct pressure measurement range | 0-FS (für alle Skalen)
Direct pressure resolution | 0,1 mbar (bis 6 bar) ; 1 mbar (höhere Bereiche)
Accuracy measuring loss in cc/min | 1%RDG+0,03 cc/min (für alle Skalen)
Measurement range in cc/min | 0-10 cc/min (für alle Skalen)
Measured measurement resolution in cc/min | 0,01 cc/min (für alle Skalen)
Accuracy measure volume in cc | 1%RDG+2 cc/min (anwendbare Bereiche)
Volume range in cc | 0-500 cc (anwendbare Bereiche)
Volume measurement resolution in cc | 0,1 cc
Measure unit | mbar, bar, psi, mmHg, mmH2O, Pa, hPa, cc/min, cc/h, pressure/s
Dimensions | L: 220 mm, H: 140 mm, D: 250 mm
Weight | 4 kg
Display size | 5.7" (800 x 480 px)
Operating temperature range | 5-40 °C
RS232 ports | 2
RS485 ports | 1
"Master" USB port | 1
"Slave" USB port | 1
Ethernet port | Optional (ForTest, Modbus RTU, Profinet, EtherCAT, EtherNet/IP)
I/O signals | Start, Stop, Filling, Test, Good, Reject, 4BCD
Auxiliaries | 8 programmierbare Ausgänge, 4 programmierbare Eingänge, 4BCD
Number of programs | 300
Test archive memory | Advanced
Password block | Yes
Program name | Yes, 16 characters
Note | Auflösung für Unsicherheitsrechnung: 1 Pa bis 10 bar. Durchflussmessung volumetrisch; massenbezogene Werte sind auf 0°C – 1013,25 mbar bezogen. Genauigkeitsdaten gelten unter Labor-Kalibrierbedingungen.

Technische Spezifikationen

• Modell: K7890 (Zweikanal Absolutdruck-Dichtheitsprüfgerät)
• Messbereiche: −1 bis 15 bar (konfigurierbare Skalen)
• Dp-Auflösung: bis 0,001 mbar je nach Skala
• Leckmessung: 0–10 cc/min, Auflösung 0,01 cc/min
• Volumenmessung: 0–500 cc, Auflösung 0,1 cc
• Genauigkeit: 0,5% RDG + 3 DGT; direkter Druck 0,5% FS
• Schnittstellen: RS232, RS485, USB, Ethernet (optional), Bluetooth, Wi‑Fi
• I/O und Programme: 300 konfigurierbare Prüfprogramme, erweitertes Testarchiv
• Abmessungen: 220 × 140 × 250 mm; Gewicht: 4 kg
