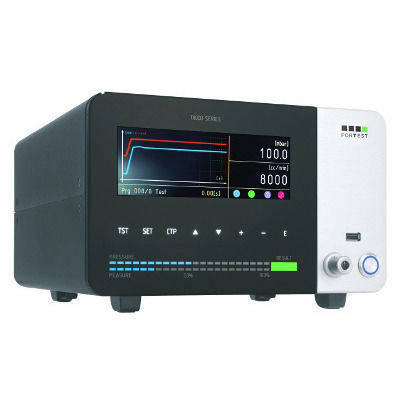

Durchfluss-Dichtheitsprüfgerät T8720

absoluter DruckverlustpneumatischMassendurchfluss

Kurzbeschreibung
Das T8720 ist ein Lecktestgerät für Mikroströmungen, das Lecks direkt im volumetrischen Modus (cc/h oder cc/min) misst und anzeigt. Eine Kombination aus Festkörper‑Durchflusssensor und Drucksensor ermöglicht die Anzeige ohne Einstellung des Prüflingsvolumens, was das Gerät flexibel bei variablen Volumen und intuitiv in der Zyklus‑Analyse macht.

Hauptmerkmale

• Direkte volumetrische Leckmessung mittels Festkörper‑Durchflusssensor und Drucksensor.
• Auflösung ab 0,1 cc/h und Messbereiche bis zu 1000 cc/min je nach Variante.
• Hybridbetrieb zwischen Druckabfall‑Prüfung und Durchflussmessung für breite Messbereiche.
• Kontinuierliche Prüfluftzufuhr und schnelle Befüllung durch hochkapazitive Pneumatikventile.
• Frontplatte aus gehärtetem Glas für einfache Reinigung und Produktionstauglichkeit.

Konnektivität

• Front USB Host für Testspeicherung, Backup/Restore und Firmware‑Updates.
• USB Device (Slave), RS232 (2), RS485, CAN, TTY serienmäßig; Ethernet optional.
• Optionale 26‑polige Zusatzbuchse mit 4 programmierbaren Eingängen und 8 programmierbaren Ausgängen.
• Unterstützung für Thermodrucker, Barcode/Data‑Matrix‑Leser und Markierer über internes Menü.

Betriebsart
Das T8720 arbeitet mit kontinuierlicher Einspeisung von Prüfluft und misst den Leckdurchfluss direkt. Die Auflösung beginnt bei 0,1 cc/h, die verfügbaren Messbereiche sind variantspezifisch (z. B. 0–200, 0–500, 0–1000 cc/min). Maximaler Betriebsdruck für Durchflussmessungen beträgt typischerweise 1 bar, abhängig von der Konfiguration.

Pneumatik

• Hochkapazitive, hitzebeständige Pneumatikventile zur Vermeidung von Überhitzung bei langen Aktivierungszeiten.
• Schnelles Befüllen der Prüfteile, geeignet für Bauteile mit großem Volumen.
• Geringer Wartungsaufwand der pneumatischen Komponenten.

Design und Bedienung

• Einteilige Frontplatte aus gehärtetem Glas und Aluminium für einfache Reinigung.
• Grafische Bedienoberfläche mit menügeführter Anzeige relevanter Informationen für Labor und Fertigung.
• Konfigurierbare Programme und Kennwortschutz zur Benutzerverwaltung.

Zubehör

• Externer Startknopf
• Externe Bedienplatte Start/Abort
• Externe Auswahlplatte 4 Programme
• Startpedal
• Barcode‑Scanner
• Verlängerungskabel AUX‑Signale
• Luftfilter 5 Mikron
• Software M Series manager
• TTY Schnittstelle
• Serielles Protokoll
• PC‑Serielles Kabel (M Series)
• Externe Temperatursonde
• MIXER-07
• Software Data Manager
• Staubli Innengewinde (female fitting)
• Thermodrucker mit Peel‑Off
• Thermodrucker ohne Peel
• Adapterkabel AUX M Series → ET Series
• Remote Start / Abbruch / Gut / Schlecht

Optionen

• Frontanschluss für kalibriertes Leck Stäubli
• Frontaler Präzisionsdruckregler
• Auto‑Zero Kreis für Primärdruck
• Abfrage Primärdruck in Warteposition
• Sekundärausgang für Ausschuss (drittes Ergebnis)
• Analoger Ausgang für Leckwert
• I/O Erweiterungskarte 24 Vdc (8 Ausgänge, 4 Eingänge)
• Starteingang mit Zweihandlogik
• Ethernet Buchse / TCP‑IP
• Aktiver USB Port (Host)
• WLAN Anschluss
• Funkfernbedienungs‑Kit
• Hochauflösende Messung (Standard)
• Indirekte Messung

Technische Daten

• Modelle / Vollskalen Beispiele: Drücke 0–0,5 bar ; 0,5–6 bar ; Durchfluss 0–200, 0–500, 0–1000 cc/min.
• Genauigkeit Durchfluss Beispiele: 1% RDG + 0,1% FS (0–200 cc/min) ; 1% RDG + 0,2% FS (0–500 und 0–1000 cc/min).
• Messbereich Durchfluss: 0 – FS je nach Modell ; Auflösungen Beispiele: 0,01 ; 0,1 ; 0,5 cc/min.
• Messaulösung ab 0,1 cc/h ; Messung bis zu 1000 cc/min.
• Fülldruckgenauigkeit: 0,5% FS ; Fülldruckauflösung: 0,01 mbar oder 0,1 mbar je nach Konfiguration.
• Unterstützte Einheiten: bar, mbar, psi, mmHg, mmH2O, Pa, hPa, cc/min, cc/h, l/h, l/min.
• Abmessungen: 270 x 160 x 300 mm ; Gewicht: 8 kg ; Display: 800 x 280 Pixel.
• Betriebstemperatur: 5 – 40 °C.
• Schnittstellen: RS232: 2 ; RS485: 1 ; USB Host: 1 ; USB Device: 1 ; Ethernet optional.
• I/O Standard: Start, Stop, Filling, Test, Good, Reject, 4BCD ; Hilfs I/O optional: 8 programmierbare Ausgänge, 4 programmierbare Eingänge, 4BCD.
• Anzahl Programme: 300 ; Prüfarchiv: Advanced ; Passwortschutz: Ja ; Programmname: bis zu 16 Zeichen.
• Metrologischer Hinweis: Auflösung für Unsicherheitsberechnung 1 Pa. Messung der Durchflussmessgeräte ist massenbezogen auf Referenzbedingungen 0 °C / 1013,25 mbar ; Leckmessung ist volumetrisch. Genauigkeitsangaben beziehen sich auf Labor‑Kalibrierbedingungen.
