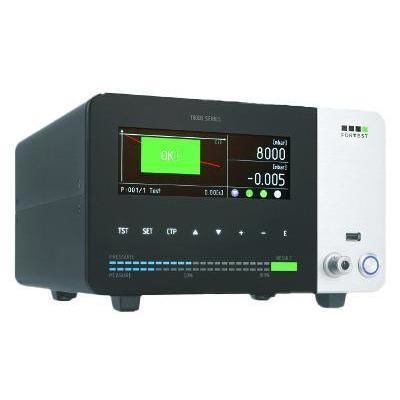

Durchfluss-Dichtheitsprüfgerät T8997

Massendurchflussabsoluter DruckverlustFunktionstest für Gasgeräte

Kurzbeschreibung
Ein Hauch von Innovation: Das neue Dichtheitsprüfgerät T8997 kombiniert zwei verschiedene Messarten in einem Gerät und ist sowohl für Dichtheitsprüfungen als auch für Durchflussprüfungen geeignet. Die neue Videosteuerung ForTest MMI bietet ein kapazitives Bedienfeld aus gehärtetem Glas mit großem 6,2-Zoll-Farbdisplay und numerischer Tastatur für eine schnelle Parametrierung. Der Hauptbildschirm erlaubt Interaktionen mit Shortcuts, Programmwechseln, Archiv-Menü und Sperrfunktionen per Passwort.

Bedieneroberfläche und Anzeige
6,2” Farbdisplay; Grafikdarstellung der Prüfungen; Vollflächen-Touchscreen; erweiterte Programmier-Tastatur; schnelle Navigation und klares Display für Prüfzyklen.

Konnektivität und Schnittstellen
Der T8997 verfügt über Anschlüsse für USB-Slave, RS232, RS485, TTY, Profinet und EtherCAT. Optional sind Ethernet-Port und eine 26-polige Buchse mit 4 Eingängen und 8 Ausgängen (voll programmierbar) für externe Ventile, Sicherheitsbarrieren und Schalter. Auf der Frontseite befindet sich ein Master-USB-Port zum Speichern von Testergebnissen, Sichern/Wiederherstellen von Parametern und Firmware-Updates. Anschlussmöglichkeiten für Thermodrucker, Barcode-/Data-Matrix-Leser und Marker sind über interne Menüs verfügbar.

Messprinzipien und Anwendungen
Der T8997 integriert zwei Messprinzipien: Messung mit absolutem Druckabfall (für Mikroverluste) und Massen-/Durchflussmessung (für Durchflussprüfungen). Die beiden Messarten arbeiten nacheinander (nicht gleichzeitig); automatische Sequenzen sind programmierbar. Geeignet für Anwendungen im Gasbereich (Gasrampen, Injektoren) sowie in der Medizintechnik (z. B. Beutel, Filter).

Leistung und Messgenauigkeit
Erweiterte Messstrecke mit Zentrierungstechnologie in den Fenstern und doppeltem Faradayschen Käfig mit optischer Isolierung reduziert Einschwingzeiten auf unter 18 ms. Stabilere und geräuscharme Auflösung der Messung von 0,1 Pa bis 1 bar (0,5 Pa bis 6 bar). Integrierter Prozessor und Coprozessor beschleunigen Prüfzyklen.

Pneumatik und Wartung
Optimierter Druckluftabschnitt mit Magnetventilen neuester Generation erhöht die Füllgeschwindigkeit gegenüber Vorgängermodellen um ca. 30%. Hohe Beständigkeit gegen Feuchtigkeit und keine periodische Wartung erforderlich.

Design
Frontplatte aus einer einzigen Scheibe gehärteten Glases und Aluminium: leicht zu reinigen, geeignet für Labor- und Produktionsumgebungen. Benutzeroberfläche und Menüs sind übersichtlich gestaltet, Anzeige auf die wichtigsten Informationen beschränkt.

Zubehör & Optionals (Auszug)

• External exhaust solenoid with protection filter
• 3 way / 5 way pneumatic valves
• External start button / External start/abort pushbutton
• Barcode reader
• Thermal printer (with/without peel-off)
• Venturi Vacuum generator, Air filter, Staubli fittings
• Software Data Manager / M series manager software
• TTY / Serial protocol

Caractéristiques / spécifications techniques

• Modellvarianten: 0-1 bar, 1-2 bar, 2-6 bar
• Accuracy Dp: 0,5% RDG + 3 DGT (für alle Modelle)
• Range of measurements Dp: 0-65 mbar (für alle Modelle)
• Resolution Dp: 0,001 mbar (0-1 bar), 0,002 mbar (1-2 bar), 0,005 mbar (2-6 bar)
• Direkte Druckgenauigkeit: 0,5% FS
• Direkter Druckmessbereich: 0-FS
• Direkte Druckablassung: 0,1 mbar
• Genauigkeit Verlustmessung (cc/’): 1% RDG + 0,03 cc/min
• Messbereich Verlust (cc/’): 0-10 cc/min
• Auflösung Verlustmessung: 0,01 cc/min
• Durchflussmessbereich: 0-20 l/min
• Durchflussauflösung: 1 cc/min
• Durchflussgenauigkeit: 3% RDG + 0,1% FS
• Mess-Einheiten: bar, mbar, psi, mmHg, mmH2O, Pa, hPa, cc/min, cc/h, pressure/s
• Abmessungen: 270 x 160 x 300 mm
• Gewicht: 9 kg
• Display-Größe: 800 x 280 Pixel
• Betriebstemperatur: 5 - 40 °C
• RS232 Ports: 2
• RS485 Ports: 1
• Master USB Port: 1
• Slave USB Port: 1
• Ethernet Port: optional
• I/O-Signale: Start, Stop, Filling, Test, Good, Reject, 4BCD
• Aux. I/O (optional): 8 programmierbare Ausgänge, 4 programmierbare Eingänge, 4BCD
• Anzahl Programme: 300
• Testarchiv-Speicher: Advanced
• Passwort-Sperre: ja
• Programmnamen: ja, 16 Zeichen
• Normative Referenzen: EN 61010-1; EN 61326-1 / EN 61326/A1; EN 61000-3-2 / EN 61000-3-2/A14; EN 61000-3-3 / EN 61000-3-3/A1; EN 61000-4-2 / EN 61000-4-2/A1; EN 61000-4-3 / EN 61000-4-3/A1 / EN 61000-4-3/A2; EN 61000-4-4; EN 61000-4-5; EN 61000-4-11; EN 1779
