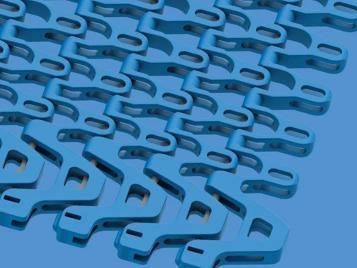

Flexibles Förderband 9.1

Spiralformperforiertgebogen

Produktüberblick
Kurven‑ und Spiralband mit Teilung 50 mm, ausgelegt für mittelschwere bis schwere Förderaufgaben im Lebensmittel‑ und Non‑Food‑Bereich. Geeignet für Spiraltürme mit Käfigantrieb sowie für gerade und kurvige Förderstrecken.

Konstruktionsmerkmale

• Seitenflexible Module im Ziegelverbund für hohe Zugbelastungen
• Clipfreie Befestigung der Kupplungsstäbe für zuverlässige Verbindung
• Kupplungsstäbe aus Edelstahl (6 mm) für hohe Tragfähigkeit und hohe Quersteifigkeit
• Reduzierte Bandunterstützung und stabile Lagereigenschaften in Kurven
• Einstellbarer Kollapsfaktor (Cc) von 1,3 bis 2,9 zur Anpassung an Spiralgeometrien

Grundlegende Daten
Teilung: 50 mm (1,97 in)
Bandbreite min.: 100 mm (3,9 in)
Breitenstufungen: 50 mm (1,97 in)
Kupplungsstäbe: 6 mm (0,24 in), Edelstahl

S9.1-57 GRT (CW/CCW) | 57 % Öffnung | Gitteroberfläche
Spiralbandvariante mit 57 % offener Fläche für sehr gute Luftzirkulation und Drainage. Kontaktfläche 31 %; größte Öffnung Ø = 24 mm (0,94 in). Gitterförmige Oberfläche mit clipfreier Kupplungsstabmontage. Spezielle Innenradius‑Randmodule (SMT) ermöglichen die Einstellung des Kollapsfaktors (Cc = 1,3–2,9) und sichern einen ruhigen Bandlauf.

Zahnräder / Kettenräder
Erhältlich in verschiedenen Größen mit runder oder quadratischer Nabenbohrung zur Anpassung an unterschiedliche Antriebe und Wellen.

Medien
2D‑ und 3D‑CAD‑Daten verfügbar. Montage‑/Installationsvideo vorhanden.

Anwendungen / Technische Spezifikationen

• Teilung: 50 mm (1,97 in)
• Minimale Bandbreite: 100 mm (3,9 in)
• Breitenstufungen: 50 mm (1,97 in)
• Kupplungsstäbe: 6 mm (0,24 in), Edelstahl
• Einstellbarer Kollapsfaktor: 1,3 – 2,9
• S9.1-57 GRT Variante: 57 % offene Fläche, 31 % Kontaktfläche, größte Öffnung Ø 24 mm (0,94 in)
• Oberfläche: gitterförmig
• Befestigung: clipfrei montierte Kupplungsstäbe
• Randmodule: SMT für einstellbaren Kollaps und ruckfreien Transport
• Geeignet für Spiraltürme (Käfigantrieb), gerade und kurvige Förderstrecken
• Anwendungen: Transport von Lebensmitteln und Non‑Food bei mittleren bis hohen Lasten
• Zahnräder: verschiedene Größen; runde oder quadratische Bohrungsoptionen
