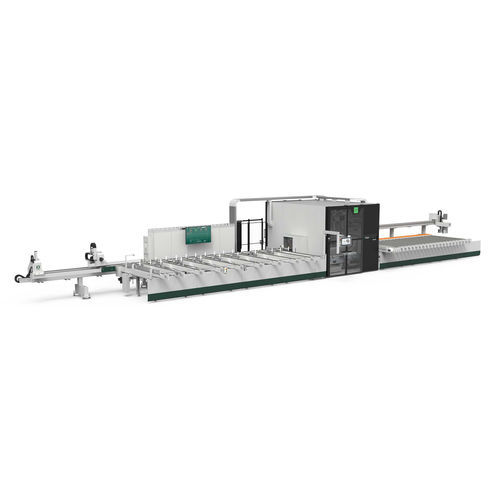

Automatische Bearbeitungs- und Schneidanlage LMX2 650

für ProfileMehrspindel

Übersicht
Bearbeitungs- und Schneidelinie bestehend aus einer Mehrfachspindel-Bearbeitungseinheit und einer Abwärts-Schneideeinheit mit Sägeblatt Ø 650 mm. Stangendurchlass bis 300 x 300 mm. Die Mehrfachspindel-Einheit nimmt bis zu 18 HSK-C40 Elektrospindeln auf; die Schneideeinheit bietet eine unendliche 360°-Drehung des Sägeblatts zur kontinuierlichen Produktion bearbeiteter und maßgerecht geschnittener Profile. Im Standardumfang ist die zusätzliche Bearbeitungseinheit FU 500 enthalten, die 5-Achsen-Flexibilität für Fräsen, Kopfbearbeitung, hartes Gewindeschneiden und Pyramiden-Schnitte bietet. Das System verfügt über eine schallisolierte Kabine mit hoher Sichtbarkeit, ein leuchtendes FOM-Logo zur Anzeige des Maschinenzustands und einen 55-Zoll-LCD zur Anzeige von Programmen und Stangenbeladung.

Hauptmerkmale

• X MODULE: Abwärts-Schneideeinheit angetrieben von 4 gesteuerten Achsen (X, Y, Z und Rotation A) mit Sägeblatt Ø 650 mm; zwei Gruppen motorisierter Schraubstöcke zur Ausrichtung und pneumatischen Verriegelung; Schraubstockflächen mit Gebläsen zur Späneentfernung.
• Mehrfachspindel-Bearbeitungseinheit: ausgelegt für Bearbeitung auf vier Seiten des Profils; kippbare Elektrospindeln mit pneumatischem oder gesteuertem Antrieb für Schrägbearbeitungen; Elektrospindeln für hartes Gewindeschneiden; ausgelegt für bis zu 18 Elektrospindeln HSK-C40.
• FU 500 (standardmäßig als Zusatzgerät): 5-Achsen-Bearbeitungseinheit mit 22 kW, 24.000 U/min Elektrospindel; 32-fach Automatikkettenmagazin; dediziertes Sägeblatt Ø 500 mm; führt Fräsen, Bohren, Kopf- und Endbearbeitung, hartes Gewindeschneiden, Schnitte und Pyramiden-Schnitte aus.
• Lademagazin: Akkumulation und horizontaler Transfer der Profile; gesteuertes Gerät führt Profile auf die Zuführwalzen.
• Profilzuführungssystem: horizontale und vertikale nicht kratzende Walzen; optionales kippbares Achsgerät zur automatischen Unterstützung komplexer Geometrien.
• Greifer und zusätzliche Greifer: Hauptgreifer mit automatisch gesteuerter Positionierung für Abnahme in variablen Winkeln; X PUSH Zusatzgreifer zum Laden von Profilpaketen und Vollprofilen; XPULL Entladegreifer optimiert für Flächenentladung zur Erhöhung der Autonomie.
• Entladungsmagazin: schnelle Entnahme, Lagerung und Verdichtung der fertigen Teile auf angetriebenen Bändern, mit Blasphase zur Reinigung der Teile.
• X LAB: Automatischer Etikettendrucker zur Anbringung am laufenden Stab; Etikett kann oben oder hinten angebracht werden (Patent FOM Industrie).
• 55-Zoll-LCD-Bildschirm zur Programm- und Stangenladevisualisierung; schallisolierte Kabine mit großer Sichtbarkeit und leuchtendem FOM-Logo zur Anzeige des Maschinenzustands.

Integrierte Software
FSTLine4 ist die Verwaltungssoftware für FOM Industrie Schneid- und Schneid-/Bearbeitungslinien. FSTLine4 ermöglicht die vollständige Maschinenprogrammierung von der Einrichtung der Bearbeitungsoperationen bis zur Arbeitslistenverwaltung und ist zur Prozesskoordination in LOLA integriert.

Varianten und Flexibilität
Sechs konfigurierbare Varianten sind verfügbar, basierend auf der Länge der Lade-/Entladungsmagazine und der Materialzufuhrrichtung (rechts oder links). Das System ist so ausgelegt, dass es einen kontinuierlichen Fluss bearbeiteter und maßgerecht geschnittener Teile erzeugt und mehrere Konfigurationen für spezifische Produktionsanforderungen akzeptiert.

Technische Daten

• Stangendurchlass (max): 300 x 300 mm
• Sägeblattdurchmesser Schneideeinheit: Ø 650 mm (X MODULE)
• Rotation Schneideeinheit: unendliche 360°-Drehung des Sägeblatts
• Mehrfachspindel-Einheit: bis zu 18 Elektrospindeln, HSK-C40
• FU 500: 22 kW Elektrospindel, bis zu 24.000 U/min; 32-fach Automatikkettenmagazin; dediziertes Sägeblatt Ø 500 mm
• Achsen Abwärts-Schneideeinheit: 4 gesteuerte Achsen (X, Y, Z und Rotation A)
• Entladung: angetriebene Bänder mit Verdichtung und Blasreinigung
• Profilzuführung: horizontale und vertikale nicht kratzende Walzen; optionaler kippbarer gesteuerter Achsen-Support
• Bedienoberfläche: 55-Zoll-LCD; einstellbare INDUSTRY-Steuerung an der Schutzkabine
• Optionale patentierte Einheiten: X LAB (Etikettendrucker), XPULL (Entladegreifer), X PUSH (zusätzlicher Greifer)
• Software: FSTLine4 integriert mit LOLA
