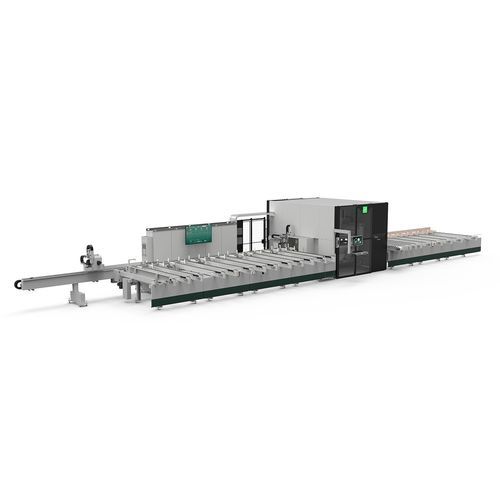

Bearbeitungs- und Schneidanlage / für Profile LMX 650

MehrspindelCNCautomatisch

Kurzbeschreibung
Die LMX2 650 von Fom Industrie ist eine kontinuierlich arbeitende Bearbeitungs- und Schneidelinie, bestehend aus einer Mehrspindel-Bearbeitungseinheit, optionaler FU 500 5-Achsen-Einheit und dem absenkbaren X MODULE Schneidsystem mit Sägeblatt Ø 650 mm. Stangendurchlauf bis 300 x 300 mm; sechs konfigurierbare Varianten für Magazinlängen und Rechts-/Linksvorschub sind verfügbar.

Hauptmerkmale

• X MODULE: Absenk-Schneideeinheit mit 4 gesteuerten Achsen (X, Y, Z und Rotationsachse A) und Sägeblatt Ø 650 mm; zwei motorisierte Spannvorrichtungsgruppen für Ausrichtung und pneumatisches Spannen; Spannvorrichtungstische mit Gebläse zur Spänereinigung.
• Mehrspindel-Bearbeitungseinheit: Bearbeitungen an vier Seiten des Profils; neigbare Elektrospindeln mit pneumatisch oder gesteuert angetriebener Rotation für schräge Bearbeitungen; Elektrospindeln für starres Gewindeschneiden; Vorrüstung für bis zu 18 HSK-C40 Elektrospindeln.
• FU 500 (optional): 22 kW Elektrospindel, bis 24.000 U/min; automatisches Kettenmagazin mit 32 Positionen; separates Magazin für Sägeblatt Ø 500 mm; geeignet für Fräsen, Bohren, Stirn-/Kopffräsungen, Nuten, starres Gewindeschneiden sowie Norm- und Pyramidenschnitte.
• Schneideeinheit mit unendlicher 360° Blattrotation für kontinuierlichen Prozessfluss und Längenschnitte.
• Profilvorschub: horizontale und vertikale Walzen aus kratzfreiem Material; optionale Lösung mit gesteuerten Achsen zum Kippen und automatischen Stützen komplexer Profile.
• Befüllungs- und Entnahmemagazine: Ansammlung und horizontale Förderung; Entnahmemagazin für schnelle Entnahme, Stapelung und Kompaktierung auf motorisierten Bändern mit Ausblasphase zur Reinigung.
• XPULL: patentierte Entladegreifer zur Maximierung der Entladefläche und Erhöhung der Autonomie.
• X PUSH: patentierter Zusatzgreifer für das Laden von Vollprofilen und Profilpaketen (Lamellenbearbeitung).
• X LAB: automatischer Etikettendrucker zum Etikettieren der laufenden Stange (oben oder hinten).
• Greifer mit automatisch gesteuerter Positionierung für schnelle und präzise Aufnahme in variablen Winkeln.
• 55" LCD-Bildschirm für Programm- und Stangenanzeige; verstellbares INDUSTRY-Bedienpanel an der Schutzkabine.
• Schallgedämmte Kabine mit großer Sicht und leuchtendem Fom Industrie-Logo zur Anzeige des Maschinenzustands.

Integrierte Software
FSTLine4 ist die Steuerungssoftware für Schneide- und Bearbeitungslinien von Fom Industrie. Sie bündelt Maschinenprogrammierung, Arbeitslistenverwaltung und Liniensteuerung in einer Anwendung und ist mit dem LOLA-System integriert.

Technische Daten

• Modell: LMX2 650
• Stangendurchlauf: 300 x 300 mm
• Sägeblatt (Absenkeinheit): Ø 650 mm, unendliche 360° Rotation
• Schneideeinheit: 4 gesteuerte Achsen (X, Y, Z, Rotationsachse A)
• Mehrspindel-Einheit: Vorbereitung für bis zu 18 HSK-C40 Elektrospindeln
• FU 500 (optional): 22 kW Elektrospindel; bis 24.000 U/min; 32-Positionen Kettenmagazin; separates Sägeblattmagazin Ø 500 mm
• Magazinlängen für Laden/Entladen: konfigurierbar; Varianten für Rechts-/Linksvorschub
• Entladesysteme: motorisierte Bänder mit Ausblas-Phase zur Reinigung
• Etikettierung: X LAB automatischer Drucker (ober- oder rückseitige Anwendung)
• Betriebsanzeige: 55" LCD
• Spannvorrichtungen: motorisierte Gruppen mit pneumatischem Spannen und Gebläse zur Spänereinigung
• Besondere Module: X PUSH, XPULL
• Schnittrotation: Blattrotation 360° (unbegrenzt)
• Software: FSTLine4 (integriert mit LOLA)
