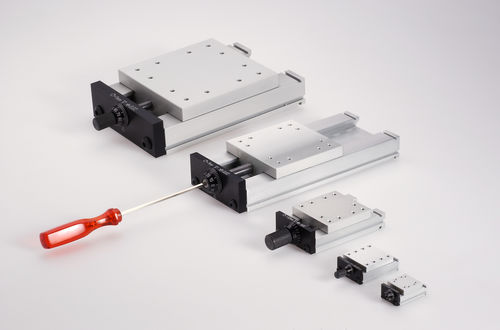

Kreuzrollenlinearführung SVAN series

AluminiumkompaktSchwalbenschwanz

Mit dieser Linearführung können Produkte noch exakter positioniert und an der gewünschten Stelle gesichert werden. Die Innovation steckt in der spielfreien Klemmung, Höhen- und Seitenversatz ≤ 3μm. Für Kundeneinsatz von Vorteil sind die kompakten Baumaße sowie die Möglichkeit, die Linear-Schlittenführung mittels eines Sechskant-Schraubendrehers zu verstellen und zu arretieren. Spannpratzen erlauben eine schnelle Kombinierbarkeit zu 2-Achsensysstemen bzw. 3-Achsensystemen oder die Befestigung des Achsensystems auf einer Grundplatte. Merkmale der Linearführung SVAN Schwalbenschwanzführung aus Aluminium, natur eloxiert Linearführung in 5 Baugrößen: 20, 30, 50, 80 und 120 mm mit Standardhüben zwischen 5 und 100 mm Neuartige Klemmung, Höhen- und Seitenversatz ≤ 3µm Kompakte Baumaße Verstellmöglichkeit mit Mikrometerrändel (Standard) oder Sechskant-Schraubendreher Hohe Tragzahlen Führungen spielfrei Hohe Dämpfung Skala mit Mikrometerrändel Montageleisten (Spannpratzen) Schnelle Kombinierbarkeit zu 2- bzw. 3-Achsensystemen
