Druckkalibrator molbloc-S®

Temperaturfür Gasdurchsatzfür Durchflussmesser

Produktübersicht

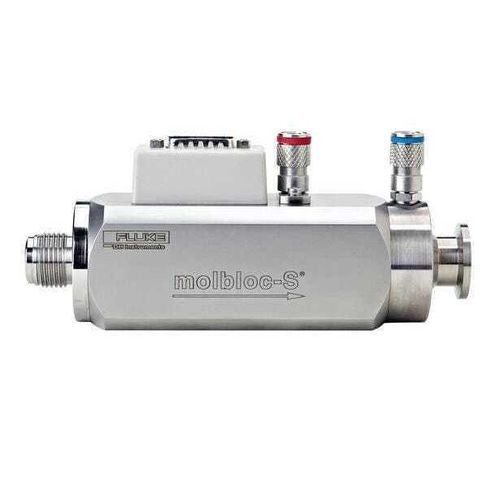

molbloc-S® ist ein hochpräzises Kalibriergerät mit sonischer Düse zur Verwendung mit molbox1+ Flow Terminals und molbox RFM Durchflussmonitoren. Der Massenstrom durch den molbloc-S ist proportional zum absoluten Druck stromaufwärts und unabhängig vom Druck stromabwärts, wenn kritischer (sonischer) Durchfluss erreicht ist. Ein ausreichend niedriges Back Pressure Ratio (BPR) ist für gültige Messungen im kritischen Bereich erforderlich.

Wesentliche Merkmale

• Deckt Durchflussbereiche bis zu 5.000 slm in N2 und Luft ab.
• Erweitert den Bereich der molbloc/molbox™ Kalibriersysteme und bietet hohe Genauigkeit bei mittleren und hohen Durchflüssen.
• Verwendbar mit molbox1+, bestehenden molbox1-Terminals und COMPASS-Software.
• Prinzip der kritischen Strömung (Venturi-/sonische Düse) durch gravimetrische Kalibrierung validiert.
• Geringe Empfindlichkeit gegenüber Kontaminationen.
• Messunsicherheit: ±0,125 % des Messwerts mit molbox1+; ±0,2 % mit molbox1.
• Kalibrierungen für Luft, N2, Ar, He und viele Spezialgase verfügbar; Feuchtluft-Dichtekompensation unterstützt.
• Exzellente Rangeability (10:1 Turndown) mit molbox1+S oder anderen molbox-Modellen mit Vakuumfunktion.
• Redundante absolute Druckmessung stromaufwärts reduziert Unsicherheit und erhöht Zuverlässigkeit.
• Integrierte Gas-Temperaturaufbereitung und -messung; kontinuierliche Echtzeitablesung; vollautomatisierbar.

molbloc-S Bereiche
Die molbloc-S Durchflussbereiche werden durch das Druck‑zu‑Durchfluss‑Umrechnungsverhältnis K_F (sccm/kPa) definiert, das den Massenstrom zur absoluten upstream‑Druckgröße in Beziehung setzt. Kalibrierungen werden über upstream-Druckbereiche je nach Typ durchgeführt: LP 20–200 kPa (3–30 psia), SP 50–500 kPa (7–70 psia) oder HP 200 kPa–2 MPa (30–300 psia). Um den kritischen Durchfluss aufrechtzuerhalten, muss der downstream‑Druck so niedrig gehalten werden, dass das Back Pressure Ratio (BPR = downstream absoluter Druck / upstream absoluter Druck) unter dem zulässigen oberen Grenzwert bleibt, der vom Reynolds‑Zahl abhängt. Die Verwendung einer Vakuumpumpe stromabwärts kann den nutzbaren Durchflussbereich durch Senkung des downstream‑Drucks erweitern.

Spezifikationen – Standard molbloc-S Kalibrierungen – Verwendung mit molbox1+ und molbox2 Terminals
Normaler Betriebstemperaturbereich: 15 bis 35 °C
Lagertemperaturbereich: -25 bis 35 °C
Normale Betriebsdruckbereiche upstream: 20–200 kPa abs (LP) oder 50–500 kPa abs (SP); HP: 200 kPa–2 MPa abs (nur mit molbox1+S nutzbar).
Gesamt-Durchflussbereich: <1 bis 5 000 slm
Einlassanschlüsse (modellabhängig): 1/4 in. VCR™, 1/2 in. VCR™, 1 in. VCR™ oder 1 in. NPT (Modelle 1E1-S … 1E4-S etc.).
Auslassanschlüsse (modellabhängig): ISO‑KF Vakuumflanschen (16 mm, 40 mm) je nach Modell.
Unterstützte Gase: Trockene Luft, N2, Ar, He und viele Spezialgase (siehe vollständige Spezifikationen).

Durchflussmessung (Zusammenfassung)
Bereich: Abhängig von molbloc-Größe und Druckkalibrierbereich.
Erforderliches Back Pressure Ratio: 0,4 bis 0,9 abhängig von der Reynolds‑Zahl.
Kalibriergase: Standard — trockene Luft. Optionen: N2, Ar, H2, He, N2O (Verfügbarkeit variiert). Trockene-Luft-Kalibrierung erforderlich für Betrieb mit feuchter Luft.
Druckkalibrierbereiche: LP 20–200 kPa abs; SP 50–500 kPa abs; HP 200 kPa–2 MPa abs (HP nur mit molbox1+S). Durchflussspezifikationen gültig von 10 % bis 100 % der molbloc‑Vollskala.
Auflösung: ±0,0015 % FS
Präzision: ±0,06 % des Messwerts
Prognostizierte Stabilität (ein Jahr): ±0,05 % des Messwerts
Messunsicherheit: ±0,2 % des Messwerts (Premium: ±0,125 % mit molbox1+).

Im Lieferumfang jedes molbloc-S

• molbloc-S Strömungselement
• Versand‑ und Aufbewahrungskoffer
• Weiche, wiederverwendbare VCR O‑Ringe für die upstream‑Anbindung; ISO‑KF Zentrierring, Schelle und Überdruckring für die downstream‑Anbindung; Montageanleitung
• Standard‑Unsicherheitskalibrierung bei SP mit Luft und akkreditierter Kalibrierschrift

Technische Daten

• Marke: Fluke
• Handelsname (Serie): molbloc-S®
• Beispielmodelle / verfügbare K_F‑Werte: 1E1-S (KF 10), 2E1-S (KF 20), 5E1-S (KF 50), 1E2-S (KF 100), 2E2-S (KF 200), 5E2-S (KF 500), 1E3-S (KF 1000), 2E3-S (KF 2000), 5E3-S (KF 5000), 1E4-S (KF 10000)
• Gesamtdurchflussvermögen: <1 bis 5 000 slm
• Betriebstemperatur: 15 bis 35 °C; Lagerung: -25 bis 35 °C
• Druckkalibrierarten: LP (20–200 kPa), SP (50–500 kPa), HP (200 kPa–2 MPa) — HP nur mit molbox1+S
• Messunsicherheit (typisch): ±0,2 % des Messwerts (Standard); ±0,125 % (Premium, mit molbox1+)
• Auflösung / Präzision: ±0,0015 % FS Auflösung; ±0,06 % Präzision
• Schnittstellen: VCR‑ oder NPT‑Eingangsoptionen modellabhängig; ISO‑KF Vakuumflanschoptionen downstream
• Unterstützte Gase: Luft, N2, Ar, He und viele Spezialgase
• Kompatibilität: Entwickelt zur Verwendung mit molbox1+, molbox1 Terminals (v4.0+), molbox2 Terminals und molbox RFM Monitoren; kompatibel mit COMPASS Software
