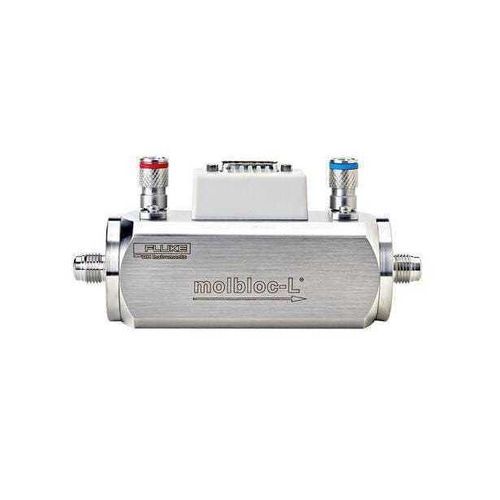

Teilchenfreier Laminarströmungsmodul molbloc-L

Produktübersicht
Fluke Calibration bietet Laminarflusselemente (molbloc-L) für Durchflüsse von 1 sccm bis 100 slm an. Molblocs sind für die Verwendung mit molbox-Massendurchfluss-Terminals und der COMPASS-Software konzipiert und dienen als rückverfolgbare Massendurchfluss-Transferstandards.

Wichtigste Merkmale

• Durchflussbereiche: 1 sccm bis 100 slm.
• Der Durchflusspfad ist der Spalt zwischen einem Kolben und einer passgenauen zylindrischen Bohrung im molbloc-Gehäuse.
• Unterschiedliche Durchflussbereiche werden durch Variation der Spaltgröße erreicht; größere Gehäuse für höhere Durchflüsse.

Funktionen im Überblick

• Kompatibel mit molbox1+, molbox2, molbox RFM und COMPASS-Software.
• Integrierter Filter zum Schutz vor Kontamination.
• Integrierte Gastemperaturaufbereitung und Messung.
• Dauerhafte Echtzeitmessung und Automatisierungsfähigkeit.
• Keine beweglichen Teile.

molbloc-L Bereiche
molbloc-Größen werden durch eine Zahl gekennzeichnet, die sich auf die nominelle Durchflussimpedanz bezieht. Die nominelle Impedanz ergibt nominelle Durchflussbereiche bei Stickstofffluss mit 250 kPa absolutem Vordruck und 50 kPa Differenzdruck. Tatsächliche Bereiche hängen von Gasdichte/-viskosität und gewählten Kalibrierungsdruckoptionen ab.

Modelle (Auswahl)

• 1E1 VCR-V-Q
• 5E1 VCR-V-Q
• 1E2 VCR-V-Q
• 2E2 VCR-V-Q
• 5E2 VCR-V-Q
• 1E3 VCR-V-Q
• 5E3 VCR-V-Q
• 1E4 VCR-V-Q
• 3E4 VCR-V-Q
• 1E5 VCR-V-Q

Lieferumfang

• Aufbewahrungs- und Transportkoffer.
• Weiche, wiederverwendbare VCR-O-Ringe und Montageanleitung.
• Vollständige Niederdruck-N2-Kalibrierung standardmäßig (andere Kalibrierungen/Gase separat bestellbar).
• Kalibrierbericht mit NIST-Rückführbarkeit und gemessenen Kalibrierdaten.

Spezifikationen - Standard molbloc-L Kalibrierungen (molbox1+ und molbox2)

• Messaktualisierungsrate: 1 s.
• Bereich: 0 bis Vollskala abhängig von Gas und molbloc-Druck (kalibrierungsabhängig).
• Auflösung: 0,0015 % FS.
• Linearität: ±0,05 % der Anzeige (10–100 % FS); ±0,005 % FS unter 10 % FS.
• Reproduzierbarkeit: ±0,05 % der Anzeige (10–100 % FS); ±0,005 % FS unter 10 % FS.
• Präzision¹: ±0,07 % der Anzeige (10–100 % FS); ±0,007 % FS unter 10 % FS.
• Stabilität² (1 Jahr): ±0,09 % der Anzeige (10–100 % FS); ±0,009 % FS unter 10 % FS.
• Messunsicherheit³: ±0,2 % der Anzeige (10–100 % FS); ±0,02 % FS unter 10 % FS.

Spezifikationen - Premium molbloc-L Kalibrierungen (molbox1+)

• Messaktualisierungsrate: 1 s.
• Bereich: 0 bis Vollskala abhängig von Gas und Druck.
• Auflösung: 0,0015 % FS.
• Linearität & Reproduzierbarkeit: ±0,05 % der Anzeige (10–100 % FS); ±0,005 % FS unter 10 % FS.
• Präzision¹: ±0,07 % der Anzeige (10–100 % FS); ±0,007 % FS unter 10 % FS.
• Stabilität² (1 Jahr): ±0,03 % der Anzeige (10–100 % FS); ±0,003 % FS unter 10 % FS.
• Messunsicherheit³: ±0,125 % der Anzeige (10–100 % FS); ±0,0125 % FS unter 10 % FS.

Spezifikationen - Standard molbloc-L Kalibrierungen (molbox RFM)

• Abgedeckte Bereiche: 1E1-L bis 3E4-L.
• Messaktualisierungsrate: 1 s.
• Auflösung: 0,01 % FS.
• Linearität: ±0,23 % der Anzeige (10–100 % FS); ±0,023 % FS unter 10 % FS.
• Reproduzierbarkeit: ±0,1 % der Anzeige (10–100 % FS); ±0,01 % FS unter 10 % FS.
• Präzision¹: ±0,25 % der Anzeige (10–100 % FS); ±0,025 % FS unter 10 % FS.
• Stabilität² (1 Jahr): ±0,15 % der Anzeige (10–100 % FS); ±0,015 % FS unter 10 % FS.
• Messunsicherheit³: ±0,5 % der Anzeige (10–100 % FS); ±0,05 % FS unter 10 % FS.

Hinweise

• ¹Präzision = Kombination aus Linearität, Hysterese und Reproduzierbarkeit.
• ²Stabilität = maximale Änderung von Nullpunkt und Messbereich über die angegebene Zeit; Praxisdaten zur Bestätigung empfohlen.
• ³Messunsicherheit = maximale Abweichung der Anzeige vom wahren Durchfluss einschließlich Präzision, Stabilität und Kalibrierunsicherheit des Fluke-Standards.

Technische Merkmale (Zusammenfassung)

• Produkt: molbloc-L Laminarflusselement (Massendurchfluss-Transferstandard).
• Messaktualisierungsrate: 1 s.
• Durchflussbereich: typ. 1 sccm bis 100 slm je nach Modell und Kalibrieroptionen.
• Auflösung: 0,0015 % FS (hochpräzise Kalibrierungen).
• Mechanik: Durchflusspfad durch Kolben-Bohrungs-Spalt; mehrere Größen und Montageoptionen vorhanden.
• Kompatibilität: molbox1+, molbox2, molbox RFM und COMPASS.
• Lieferumfang: Koffer, wiederverwendbare VCR-O-Ringe, Montageanleitung, Standard-N2-Kalibrierung und Rückverfolgbarkeitsbericht.
