Frequenzquelle 96270A series

Kurzbeschreibung
Die 96270A ist eine HF‑Referenzquelle für Kalibrierungen bis 27 GHz. Sie bietet präzise Pegelsteuerung, programmierbare Dämpfung und geringes Phasenrauschen in einem Gerät, um Kalibrierabläufe für Spektrumanalysatoren, HF‑Leistungsmessköpfe, Modulationsanalysatoren, Messempfänger, Frequenzzähler und HF‑Oszilloskope zu vereinfachen. Das Gerät unterstützt Selbstcharakterisierung und kann bis zu 30 Korrekturprofile für verschiedene Kabel‑/Adapterkonfigurationen speichern.

Wichtige Merkmale

• Präzise Pegel‑ und Dämpfungssteuerung mit geringem Phasenrauschen für HF‑Kalibrieraufgaben.
• Selbstcharakterisierung zur Erstellung von Referenzebenen am UUT‑Eingang und automatische Anwendung von Pegelkorrekturen.
• Integrierte Doppelanzeige für Leistungsmessung kompatibel mit spezifizierten thermischen Sensoren.
• Interner 300‑MHz‑Frequenzzähler und interne Modulation (AM, FM, PM) bis 4 GHz.
• GPIB‑Befehls‑Emulation und MET/CAL‑Kompatibilität für automatisierte Kalibriersequenzen.

Anwendungsbereiche

• Kalibrierung von Spektrumanalysatoren (inkl. HF‑Modelle) und Messempfängern
• Kalibrierung und Verifizierung von HF‑Leistungsmessköpfen
• Pegel‑ und Dämpfungs‑Kalibrierung für Dämpfungsglieder, Pads und Koppler
• Kalibrierung von Modulationsanalysatoren und Oszilloskopen
• F&E, Fertigungsprüfstände und Vor‑Ort‑Kalibrierdienste

Produktvorteile
Die 96270A liefert pegelgenaue Signale direkt am UUT‑Eingang, wodurch Verluste, Anpassungsfehler und Unsicherheitsbeiträge durch externe Verbindungen reduziert werden. Der 50‑Ω‑(optional 75 Ω) Pegelkopf bietet große Dynamik für Niedrigpegelmessungen bis 4 GHz; der Mikrowellenausgang und der HF‑Pegelkit erweitern die Abdeckung auf 27 GHz nach Selbstcharakterisierung. Durch den Ersatz mehrerer Geräte (Signalquellen, Leistungsmesser, Dämpfungsglieder, Zähler) verringert die 96270A Systemkomplexität und Kosten und erleichtert Vor‑Ort‑Kalibrierungen.

Konfigurationen und Zubehör

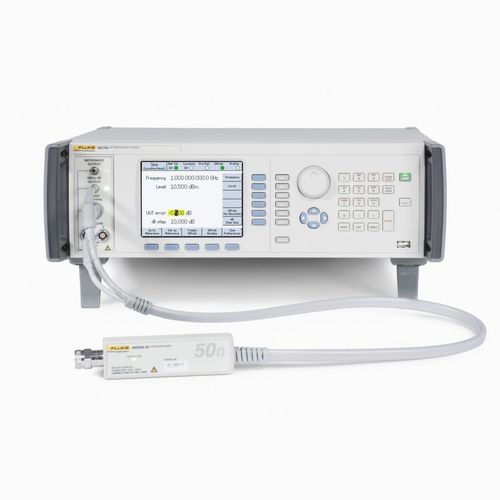

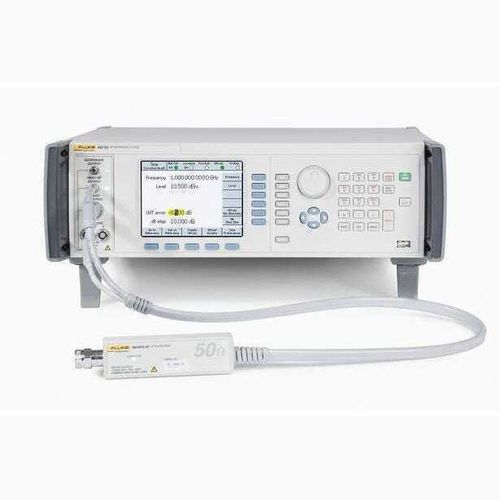

• 96270A — Basismainframe mit 50‑Ω‑Pegelkopf (Pegelkopf‑O/P bis 4 GHz).
• 96270A/75 — fügt 75‑Ω‑Pegelkopf hinzu.
• 96270A/HF — HF‑Pegelkit für metrologische Messungen bis 27 GHz.
• 96270A/LL — Option Niedrigpegel‑Mikrowellenausgang.
• 96270A/LL/HF — Kombination LL und HF‑Kit.
• Zubehör: Referenz‑Leistungsmesser, HF‑Splitter, metrologische Mikrowellenkabel, Rack‑Kit (Y9600), 9600FLT Phasenrauschfilter, Transportkoffer.

Automatisierung und Prüfablauf
Die 96270A unterstützt MET/CAL‑Prozeduren, GPIB‑Emulation gängiger Instrumente und bereitgestellte MET/CAL‑Routinen zur Reduzierung der Kalibrierzeit und für unbeaufsichtigten Betrieb. Gespeicherte Selbstcharakterisierungsprofile beschleunigen Konfigurationswechsel und Vor‑Ort‑Einsätze.

Technische Daten (Auswahl)

• Frequenzbereich: Pegelkopf‑O/P (50 Ω) 1 mHz–4 GHz; Mikrowellen‑O/P direkt 1 mHz–27 GHz (mit LL‑Option); Mikrowellen‑O/P mit HF‑Option 1 kHz–27 GHz.
• Pegelbereich: Beispiele −130 dBm bis +24 dBm, abhängig von Frequenz und Konfiguration.
• Auflösung: 10 µHz (Frequenz); 0,001 dB (Pegel).
• Frequenzgenauigkeit: ±0,05 ppm ±5 µHz.
• Pegelgenauigkeit (50 Ω Pegelkopf): z. B. ±0,03 dB bis 100 kHz bei niederem Pegel; Unsicherheiten der Mikrowellenausgabe nach Selbstcharakterisierung im Zertifikat.
• Dämpfungsgenauigkeit (50 Ω): ±0,02 dB bis 49 dB; ±0,15 dB bei 110 dB (relativ).
• VSWR: Pegelkopf ≤1,05 bis 100 MHz; Mikrowellen‑O/P direkt typ. ≤2,0; HF‑Splitter ≤1,22.
• Phasenrauschen: z. B. −144 dBc/Hz bei 1 GHz (10 kHz–100 kHz Offset, typ.).
• Modulation: AM, FM, PM intern/extern bis 4 GHz.
• Frequenzzähler: intern 300 MHz.
• Schnittstellen: IEEE‑488.2 (GPIB) mit Emulation von Befehlen gängiger Instrumente.
• Abmessungen (HxBxT): 146 × 442 × 551 mm; Gewicht: 18 kg.
• Kalibrierung: geliefert mit ISO 17025 konformem Zertifikat; bis zu 30 gespeicherte Selbstcharakterisierungsprofile.
