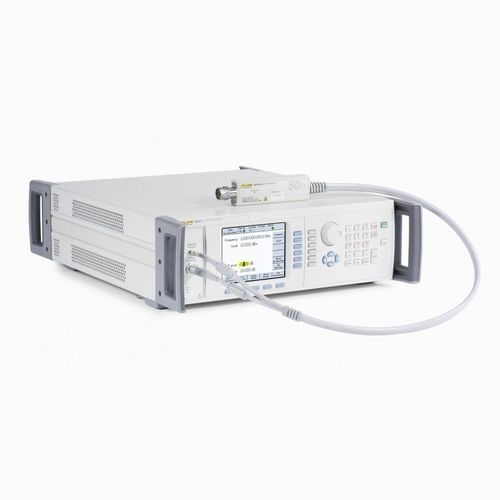

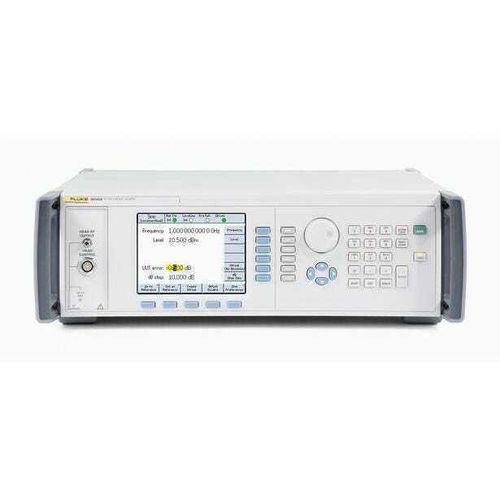

Frequenzquelle 96040A

Produktmerkmale

• Vereinfachung von HF-Kalibriersystemen durch Ersetzung mehrerer Geräte und Zubehörteile durch eine einzige Quelle.
• Beschleunigt Kalibrierprozeduren, reduziert Bedienerfehler und optimiert HF-Messtechnik.
• Deckt die meisten Prüfpunkte für Spektrumanalysator-Kalibrierung bis 4 GHz ab (Bereich 1 mHz–4 GHz).
• Automatisierung mit MET/CAL® Plus zur Steigerung von Effizienz und Kapazität.

Produktübersicht
Der 96040A ist eine speziell für geringe Phasenrauschen ausgelegte HF-Referenzquelle, die Kalibrieraufgaben konsolidiert. Er bietet feine Frequenzauflösung, nivellierten Ausgang, geringe Harmonische und Spurious, großen Dynamikumfang und interne Modulationsfunktionen für F&E, Produktionstests und ATE-Anwendungen und reduziert die Systemkomplexität.

Breite, vielseitige Abdeckung

• Spektrumanalysatoren
• Modulationsmesser und -analysatoren
• HF-Leistungsmessgeräte und Sensoren
• Frequenzzähler
• Dämpfungsglieder und Stufenabschwächer
• Weitere HF-Prüfgeräte

Mehr als ein HF-Kalibrator
Für Anwendungen, bei denen Phasenrauschen, Harmonische, Dynamik oder Modulationsgenauigkeit kritisch sind, bietet der 96040A bessere Leistungen als allgemeine Signalgeneratoren. Mit 1 mHz–4 GHz-Bandbreite erledigt er die Mehrheit der Analysatorprüfungen; für höhere Frequenzen ergänzt er andere RF/Microwave-Quellen.

Kostensenkung für Ihr HF-Kalibriersystem
Der 96040A kann viele Systemkomponenten ersetzen und damit Anschaffungs-, Installations-, Wartungs- und Transportkosten senken. Typische Ersetzungen: mehrere Signalgeneratoren, Leistungsmesser und Sensoren, Dämpfungsglieder, Filter, Pads, Koppler und ein 50 MHz-Frequenzzähler.

Keine zusätzlichen Funktionsgeneratoren erforderlich
Interne Modulation (AM, FM, PM; intern und extern) und Sweep-Funktionen machen viele externe Niederfrequenz-Funktionsgeneratoren überflüssig.

Für HF-Kalibrierung ausgelegt
Kalibrierorientierte Bedienoberfläche mit dedizierten Tasten, kontextsensitiven Softkeys und heller Farbanzeige beschleunigt Abläufe. Ausgangspegel lassen sich in Leistung (W oder dBm) oder Spannung (RMS oder p-p) darstellen und zwischen Einheiten umrechnen, ohne Eingabewerte zu verlieren.

"What you set is what you get" Genauigkeit und Signalreinheit
Kopf mit präzisem Leveling liefert die eingestellten Pegel direkt an das DUT und minimiert Verluste, Rauschen und Anpassungsfehler. Der Kopf erhält die Signalintegrität über einen Dynamikbereich von 154 dB bis −130 dBm und unterstützt connect-once test-many Workflows.

Systemkalibrierung zur Sicherstellung der Leistung
Der 96040A wird mit einem 50 Ω Leveling-Head geliefert (Modell /75 mit 50 Ω und 75 Ω Heads). Mainframe und Head werden gemeinsam kalibriert und mit einem ISO 17025-konformen Kalibrierzertifikat ausgeliefert, das Schlüsselparameter (Pegel/Abschwächung, Ausgangs-VSWR, Phasenrauschen) enthält. Akkreditierte Zertifizierung verfügbar.

State-of-the-art Phasenrausch-Performance
Optimiertes niedriges Phasenrauschen über Offsets von 1 Hz bis 10 MHz; Phasenrauschdaten sind im Kalibrierzertifikat jeder Einheit enthalten. Für sehr weite Offset-Tests ist ein 1 GHz Bandpass-Phasenrauschfilter (9600FLT) erhältlich.

Wählbare Referenz-E/A und Sweep-Funktionen
Die rückseitige externe Referenzeingang erlaubt das Sperren des 96040A auf eine externe Referenz (z. B. Rubidium). Referenzausgang kann DUTs sperren. Sweep-Funktionen unterstützen 1 mHz–4 GHz (linear oder logarithmisch; Stop-Start oder Center-Span).

Automatisierung und Kompatibilität
Der 96040A lässt sich in automatisierte Systeme und MET/CAL® Plus integrieren für umfassende unbeaufsichtigte Abläufe und erhöhten Durchsatz. GPIB-Befehlsemulation für ältere Instrumente (9640A-Familie, HP3335, HP8662A/HP8663A) erleichtert Plug-and-Play-Ersatz.

Technische Daten (Zusammenfassung)

• Frequenzbereich: 1 mHz bis 4 GHz
• Pegel (50 Ω-Ausgang): −130 dBm bis +24 dBm bis 125 MHz; 14 dBm bei 4 GHz (gepegelt)
• Auflösung: 10 µHz (Frequenz); 0,001 dB (Pegel)
• Frequenzgenauigkeit: ±0,05 ppm ±5 µHz
• Pegelgenauigkeit Beispiele: bis −48 dBm: ±0,03 dB bis 100 kHz; ±0,05 dB bis 128 MHz; ±0,3 dB bei 4 GHz
• Dämpfung: ±0,02 dB bis 49 dB; ±0,15 dB bei 110 dB
• VSWR: ≤1,05 bis 100 MHz; ≤1,1 bis 2 GHz; 1,0 + 0,05×f(GHz) 2–4 GHz
• Oberschwingungen/Spurious: –60 dBc Oberschwingungen; –78 dBc Spurious bis 1 GHz
• Phasenrauschen (1 GHz): typ. –144 dBc/Hz (10 kHz–100 kHz Offset)
• Modulation: AM, FM, PM (intern/extern)
• Frequenz-Sweep: 1 mHz–4 GHz
• Frequenzzähler: intern 50 MHz
• Schnittstellen: IEEE-488.2 (GPIB); Emulation für Legacy-Modelle
• Betriebstemperatur: 0 °C–50 °C; Lagerung: −20 °C–+70 °C
• Abmessungen: 146 × 442 × 551 mm; Gewicht: 18 kg
