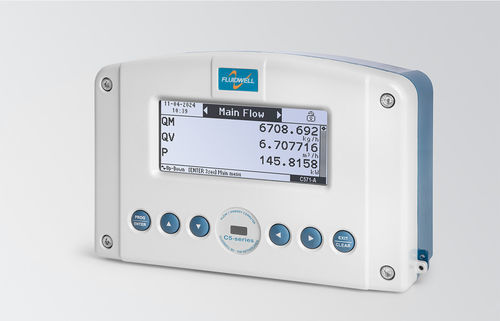

Durchflussrechner für Gas C571

VolumenMassenMassendurchfluss

Produktbeschreibung
Der C571 Durchfluss- und Energiecomputer misst Durchfluss, Temperatur und Druck und verwendet AGA8, SGERG88(91) oder Tabellen zur Berechnung von Volumen, Masse und Energie. Die Linearisation verbessert die Genauigkeit über den gesamten Durchflussbereich. Ein großer Logging-Speicher enthält gemessene und berechnete Werte. Das Aluminium-Feldgehäuse IP66/67 ist für raue Wetter- und Industriebedingungen ausgelegt.

Vorteile

• Aluminiumgehäuse IP66/67, Typ 4X, geeignet für Außen- und Industrieeinsatz.
• Großes, vielseitiges Display mit heller Hintergrundbeleuchtung für gute Ablesbarkeit bei Tag und Nacht.
• Einfache Bedienung über sechs robuste Silikontasten oder die kostenlose Konfigurationssoftware.
• Zwei Temperatureingänge für Ein-/Ausgangsmessungen (z. B. Wärmetauscher).

Merkmale

• Unterstützte Medien: Luft, N2, O2, H2, CO2, CH4, Erdgas, ideales Gas und andere Gase.
• Anzeige berechneter Massenströme, (Basis-)Volumenströme und Leistung unter Ist-Bedingungen.
• Berechnet totalisierte Werte für (Basis-)Volumen, Masse und Energie.
• Bestimmt Dichte, Enthalpie, spezifische Wärmekapazität und Kompressibilität (SGERG88 und AGA8 G1, G2).
• Für Einzelstromanwendungen ausgelegt; Hauptbildschirm mit frei wählbarer Anordnung.
• Datenlogging von Prozessparametern und berechneten Werten; Mess-/Berechnungsupdate bis zu 10 Mal pro Sekunde.
• Elf Linearisationpunkte pro Eingang zur Genauigkeitsverbesserung über Bereiche.
• Verarbeitet Impuls-, (gestapelte) Differenzdruck- oder andere 4–20 mA Signale.
• Pt100, Pt500 oder Pt1000 Eingänge mit Callendar‑van Dusen Gleichung.
• Außentemperaturbereich: -40°C bis +55/+70°C je nach Konfiguration.
• Mehrsprachige Unterstützung und große grafische Benutzeroberfläche mit großen Ziffern.

Anwendungen

• Industrielle Gasmesstechnik: Erdgas, Wasserstoff, CO2 und andere Gase.
• Einzel- oder gestapelte Differenzdruck-Durchflussmesser sowie Mittelungssysteme.
• Extreme Wetter- und Industriebedingungen: Regen, Schnee, Sandwüsten, salzhaltige Atmosphären und Temperaturen von -40°C bis +70°C.

Technische Daten

• Signal-Eingänge
  • Durchflussgeber-Eingänge: Ein HF-Impuls-Eingang (NAMUR, Spule, PNP, NPN, Reed-Sensor oder aktiver Eingang). Ein bis drei analoge Eingänge: 4–20 mA aktiv oder passiv. Geeignet für 2 oder 3 gestapelte dP-Sensoren.
• Temperatureingänge
  • Zwei Pt100, Pt500 oder Pt1000 Eingänge (2-, 3- oder 4‑Leiter) mit Callendar‑van Dusen Gleichung.
  • Zwei 4–20 mA (aktiv/passiv) Temperatureingänge.
• Druckeingänge
  • Ein analoger Druckeingang: 4–20 mA aktiv oder passiv.
• Status-Eingänge
  • Zwei konfigurierbare Eingänge für externe Alarme oder Signale.
• Signal-Ausgänge
  • Impulsausgänge: Zwei konfigurierbare passive Transistorausgänge, auswählbar aus berechneten Werten. Max. Frequenz 2 kHz.
• Alarm-Ausgänge
  • Zwei passive Transistorausgänge und zwei Relaisausgänge, konfigurierbar für Ereignisse, Fehler oder Warnschwellen.
• Analoge Ausgänge
  • Ein oder zwei isolierte 4–20 mA Ausgänge (aktiv/passiv) zur Rückübertragung ausgewählter berechneter Werte.
• Versorgung / Strom
  • Stromversorgung: 16–27 V DC oder 100–230 V AC.
  • Sensorversorgung: Analogeingänge >20 V DC bei aktivem Betrieb. Impulseingänge: 5,4 / 8,2 / 12 / 22 V DC.
• Ex-Bereich
  • Nicht funkenbildend, Zone 2: ausstehend.
• Kommunikation
  • Anzeige lesen, Konfiguration lesen/schreiben, Log-Extraktion und Firmware-Upload (USB).
  • Protokoll: Modbus RTU. Schnittstellen: USB, RS232, RS485 (2‑draht).
