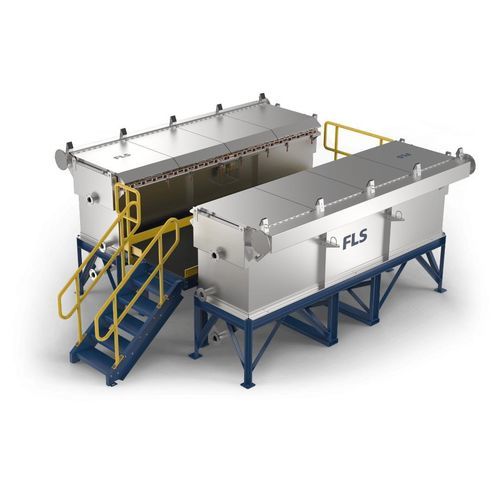

Galvanisierungssystem EC series

Produktübersicht
Die Elektrowinningzellen der EC-Serie sind weltweit zur Rückgewinnung von Gold und Silber im Einsatz, mit über 200 installierten Einheiten. Sie bieten eine effiziente Stromverteilung, sicheren Betrieb, einfache Entschlammung in der Zelle und lange Lebensdauer. Ausgelegt für die Behandlung von 15-80 Gallonen pro Minute (3,5-18 m3/h) Lösung sind die Zellen kompatibel mit Zadra- und AARL-Elution, hochgradiger Laugung, intensiver Cyanidierung, Schwerkraftkonzentration und einigen nicht-cyanidischen Prozessen. Typisches Serviceintervall: wöchentlich zur Schlammgewinnung. Typische Sammelschienen-Spannung: 2,1 V bis 5 V; typischer Strom: 60 A bis 90 A pro Kathode (bei Hochgradlösungen höhere Ströme möglich).

Hauptvorteile

• Sichere Konstruktion: Edelstahlgehäuse mit Polypropylen-Auskleidung, integrierter Abluftplenum und langlebige Elektroden zur Reduzierung von Brand- und Korrosionsrisiken.
• Effiziente Wartung: In-Zelle-Kathodenwäsche mit tragbarem Druckzerstäuber oder fest installiertem Sprühsystem reduziert die Servicezeit um bis zu 75 %.
• Flexible Integration: verschiedene Größen, links- oder rechtsseitige Ausführung, vertikale oder horizontale Flanschen und zahlreiche Optionen zur Anpassung an bestehende Raffinerien.

Konfigurationen und Merkmale

• Edelstahl-Zellenkörper mit Polypropylen-Auskleidung für elektrische Isolierung und Wärmedämmung.
• Integriertes Abluftplenum zur Erfassung und Steuerung von Abgasen.
• Edelstahlanoden und -kathoden für verbesserte Korrosionsbeständigkeit und Lebensdauer; Kohlenstoff- und DSA-Anodenoptionen für stark korrosive Lösungen.
• In-Zelle-Kathodenwäsche (tragbarer Zerstäuber oder installiertes Sprühsystem), um Kathodenentnahme zu vermeiden und Wartung zu beschleunigen.
• Hydraulisch betätigte Deckel als Ersatz für manuelle Bedienung.
• Korrosionsbeständige Spritzliner zur Verlängerung der Lebensdauer in chlorid-, sulfat- und silikathaltigen Lösungen.
• Quecksilberminderungs-Systeme verfügbar zur Behandlung von EW-Abgasen, wo erforderlich.
• Mechanische Flexibilität: Links-/Rechts-Orientierung und vertikale/horizontale Flanschoptionen für Retrofit in bestehenden Anlagen.

Modelle / Vergleich
Model | Cell size (ft3) | Anodes / Cathodes | Rectifier Amps (A)
50EC13 | 50 ft3 | 14 / 13 | 750
75EC18 | 75 ft3 | 20 / 18 | 1000
Typischer Bereich | 50 - 150 ft3 Kathodenäquivalent | — | typischerweise 500 - 2500 angewendete Ampere pro Zelle

Anwendungen und Leistung
Verwendet in Kombination mit Kohlenstoff-ADR-Anlagen, Kohlenstoff-Regenerationsöfen, Merrill-Crowe-Systemen, Cyanidlaugungskreisläufen und Schwerkraftkonzentrationskreisläufen. Arbeitet effektiv mit einer Bandbreite an Zerkleinerungsrouten und Chemien und wurde erfolgreich auch mit einigen nicht-cyanidischen metallhaltigen Lösungen eingesetzt, zusätzlich zu Standard-Cyanidierungsprozessen.

Technische Daten

• Installierte Einheiten: über 200 Gold- und Silber-Elektrowinningzellen weltweit
• Durchsatz: 15–80 Gallonen pro Minute (3,5–18 m3/h)
• Zellenbau: Edelstahlkörper mit Polypropylen-Auskleidung
• Typische Sammelschienen-Spannung: 2,1 V bis 5 V
• Typischer Strom pro Kathode: 60 A bis 90 A (höhere Ampere bei einigen Hochgradlösungen)
• Zellengrößen: 50 bis 150 ft3 (Kathodenäquivalentvolumen)
• Raddrizer-Ampere pro Zelle: typischerweise 500 bis 2500 A angewendet
• Beispiel Anoden/Kathoden Zählung: 14/13 (50 ft3), 20/18 (75 ft3)
• Serviceintervall: typischerweise wöchentlich zur Schlammgewinnung
• Anodenoptionen: Kohlenstoff- und DSA-Anoden für stark korrosive Lösungen
• Optionale Ausstattung: hydraulisch betätigte Deckel, korrosionsbeständige Spritzliner, Quecksilberminderungs-Systeme, In-Zelle-Kathodenwäsche/Sprühsysteme
• Mechanische Optionen: links- oder rechtsseitige Ausführung; vertikale oder horizontale Flanschen für Retrofit
• Kompatibilität: Zadra- und AARL-Elution, Kohlenstoff-ADR, hochgradige Laugung, intensive Cyanidierung, Schwerkraftrückgewinnung und einige nicht-cyanidische Lösungen
