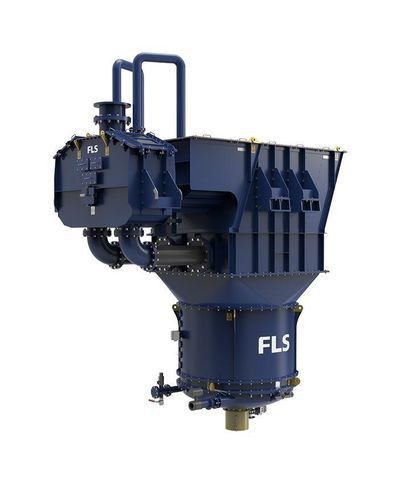

Abscheider für Feststoffe REFLUX® Classifier

Lamellenfür ErzNass

Übersicht
Der REFLUX Classifier® und der GradePro™ Classifier kombinieren eine Wirbelschicht mit geneigten Lamellen zur gravimetrischen Partikelklassierung jenseits herkömmlicher Technologien. Diese kompakten Einheiten erhöhen Kapazität, Anpassungsfähigkeit und Trenneffizienz in der Mineralverarbeitung und bei der Aufbereitung von Tailings.

Hauptmerkmale und Vorteile

• Verbesserte Trennleistung für feine Partikel durch patentierte REFLUX-Wirbelschicht-Technologie.
• Erhöhte Einheitkapazität und verringerter Anlagenaufwand durch Kombination von Wirbelschicht und parallelen geneigten Lamellenplatten.
• Geringer Verschleiß, korrosionsgeschützt innen und außen; werkseitig vormontiert und auf Dichtheit geprüft.
• Sicherheitsausführung: zugelassene Hebeösen, Edelstahldruckentlastungsventil und Fernüberwachung des Drucks.

REFLUX Classifier (RC®) - Highlights
Konzipiert zur Trennung von Magnetit und Hämatit von Siliziumdioxid bei Kapazitäten bis zu 500 tph in einer Einheit. Typische Zuführgröße etwa -0,300 mm bis +0,025 mm. Übliche Anwendungen: Entschlammung und Aufkonzentrierung von Chrom, Glimmer, Spodumen, Mineralsanden, Mangan und Kaliumsulfat.

GradePro™ Classifier - Highlights
Ausgelegt für die Rückgewinnung von Wertstoffen aus niedriggradigen Erzen und Tailings; GradePro™ bietet eine einfache, kosteneffiziente und leicht zu betreibende Lösung zur Konzentrierung wertvoller Mineralien aus niedergradigen Zufuhren.

Funktionsweise
Der Zufluss gelangt unterhalb der Lamellenplatten in die Mischkammer und bildet dort ein Wirbelschichtbett. Dichtere oder gröbere Partikel sinken und werden ausgeschieden; leichtere oder feinere Partikel steigen in den Lamellenbereich auf und überlaufen mit Prozesswasser. Lamellenkanäle fördern das Absetzen fehlplatzierter dichter Feinstpartikel, die entlang der Platten abgleiten und in das dichte Medium zurückgeführt werden, wodurch die Gesamtgewinnung verbessert wird.

Wartung & Service
Einheiten werden basierend auf Labor- und Pilotversuchen für spezifische Anwendungen konfiguriert. Ausgelegt für Transport, schnellen Aufbau vor Ort und verkürzte Inbetriebnahmezeiten. Aftermarket-Support umfasst Fehlerbehebung, Prozessoptimierung sowie Lieferung von Ersatz- und Verschleißteilen.

Technische Daten

• Typische Kapazität pro Einheit: bis zu 500 tph (anwendungsabhängig).
• Typischer Zuführgrößenbereich: etwa -0,300 mm bis +0,025 mm.
• Trennprinzip: Kombination aus Wirbelschicht und Lamellenkanälen — Trennung nach Dichte und Partikelgröße.
• Typische Rohstoffe: Magnetit, Hämatit, Chrom, Glimmer, Spodumen, Mineralsande, Mangan, Kalium; geeignet für Entschlammung und Tailings-Behandlung.
• Konstruktion: korrosionsgeschützt innen und außen; alle Verbindungen mit elastischem Dichtstoff abgedichtet; werkseitig vormontiert und geprüft.
• Sicherheit: zugelassene Hebeösen, Edelstahldruckentlastungsventil an der Fluidisierungskammer, Druckanzeige zur Fernüberwachung.
• Betriebliche Vorteile: kompakte Bauweise, erhöhte Einheitkapazität, anpassbar an die meisten Anlagenlayouts, geringer Verschleiß und reduzierte Wartung.
• Werksprüfungen und Lieferung: Vormontage und Werksprüfungen zur Minimierung der Montage- und Inbetriebnahmezeit vor Ort.
