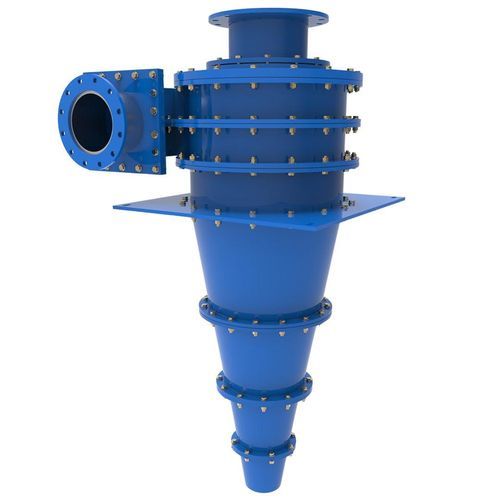

Flüssigkeits-Hydrozyklon KREBS®

Übersicht
KREBS® Schwermedium-Hydrozyklone von FLSmidth ermöglichen eine hocheffiziente Trennung von Mineralpartikeln von der Gangart mittels eines feinen Magnetit-Wasser-Mediums. Sie liefern eine wirksame Trennung bei hohen Zufuhrraten mit vergleichsweise geringem Wartungsaufwand gegenüber herkömmlichen statischen Schwermediumbehältern.

Hauptvorteile

• Hocheffiziente Trennung — Die Zentrifugalkraft des Hydrozyklons verbessert die Rückgewinnung feiner Partikel, die statische Schwermediumbehälter nicht effizient zurückgewinnen; Zyklone sind kostengünstig und erfordern normalerweise wenig Bedienereingriff.
• Höhere Zufuhrraten — Großdurchmesser-Ausführungen akzeptieren größere maximale Korngrößen für eine effiziente Trennung bei erhöhtem Durchsatz.
• Lange Lebensdauer — Dicke keramische Einlauffliesen, vorgefertigte ineinandergreifende Auskleidungselemente und robuste monolithische Keramikschutzschichten an unterer Konussektor und Apex verlängern die Verschleißlebensdauer im abrasiven Schwermediumbetrieb.

Unsere Schwermedium-Zyklone
Die Einheiten verarbeiten Zuführpartikel bis zu 102 mm (4 in.). Typische Kapazitäten pro Zyklon reichen je nach Modell und Einsatz von ca. 77 tph (85 stph) bis ~894 tph (985 stph). Lieferoptionen umfassen einzelne Hydrozyklone oder Mehrfach-Cluster mit Absperrventilen, Manometern, Rohrleitungen, Laundern, Tragstrukturen, Instrumentierung und Zubehör. Der Betrieb nutzt ein in Wasser suspendiertes Schwermedium (Magnetit und/oder Ferrosilizium) zur dichtebasierten Trennung in einem unter Druck stehenden Wirbelfluss.

Konstruktion und Verschleißschutz
Zur Widerstandsfähigkeit gegenüber abrasivem Schwermedium verwenden KREBS® Zyklone dicke keramische Einlauffliesen in zwei vorgefertigten Qualitäten (typische Dicke 25–38 mm / 1–1,5 in). Fliesen werden im Grünlingzustand bearbeitet und gebrannt, um ineinandergreifende, serialisierte Auskleidungselemente für verlängerte Lebensdauer zu erzeugen. Der untere Kegelbereich und der Apex sind durch eine robuste monolithische Keramikauskleidung geschützt.

Anwendungen

• Kohlenreinigung (klassische Anwendung der Schwermedientrennung)
• Schwermedientrennung für Nickel, Diamant und andere industrielle Mineralien

Modellvergleich (ausgewählte Werte)
Hinweis: die dargestellten Werte sind repräsentativ pro Modell/Zyklon und entsprechen typischen Herstellerdaten für die verglichenen Größen.
Model | Max. Partikelgröße der Zufuhr (in., mm) | Trockenbeschickungs-Kapazität (stph, mtph) | Pulpa-Durchflussbereich (gpm, m3/h) | Förderhöhe äquivalent (ft, m)
D20B | 3/4 in., 19 mm | 85 stph, 77 mtph | 1,050 gpm, 238 m3/h | 15 ft, 4.6 m
D26B | 1½ in., 38 mm | 150 stph, 136 mtph | 1,910 gpm, 434 m3/h | 20 ft, 6.1 m

Hinweise zu Prüfungen und Lieferung
FLSmidth unterstützt Validierungsprüfungen (Labor und Feldversuche) und bietet Aftermarket-Services einschließlich Wartungsschulungen, Ersatzteile und Verschleißmaterialien sowie Programme für Zyklonüberholungen/tausch. Die Auswahl wird durch die Prozessanalyse unterstützt, um die korrekte Ausrüstung und Clusterkonfiguration für die Anwendung sicherzustellen.

Technische Daten

• Handelsbezeichnung: KREBS® heavy-media hydrocyclones
• Hersteller / Marke: FLSmidth
• Max. Zufuhrgröße: bis zu 102 mm (4 in.)
• Typischer Kapazitätsbereich pro Zyklon: ~77 tph (85 stph) bis ~894 tph (985 stph) je nach Modell und Einsatz
• Beispiele Pulpa-Durchfluss: ~1,050 gpm (238 m3/h) bis ~1,910 gpm (434 m3/h) für ausgewählte Modelle
• Beispiele Förderhöhe äquivalent: ~15 ft (4.6 m) bis ~20 ft (6.1 m) für ausgewählte Modelle
• Schwermedium: Magnetit und/oder Ferrosilizium in Wasser
• Verschleißschutz: vorgefertigte keramische Einlauffliesen (25–38 mm / 1–1,5 in) und monolithische Keramikauskleidung für unteren Kegel und Apex
• Lieferoptionen: Einzelzyklone oder Mehrfach-Cluster mit Ventilen, Manometern, Rohrleitungen, Laundern, Tragstrukturen und Instrumentierung
