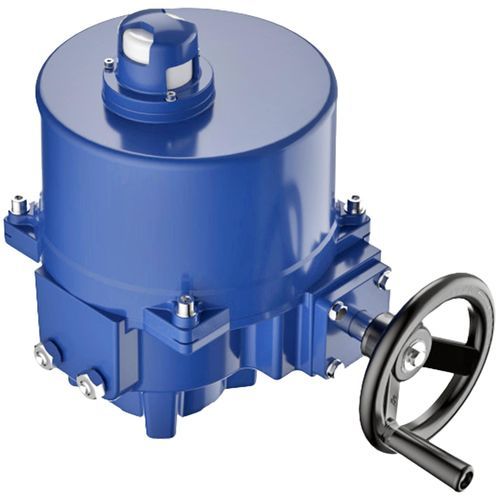

Elektrischer Kugelhahnantrieb Limitorque®

Schwenkeinphasigdreiphasig

Übersicht
Der Limitorque® LQI ist ein kompakter, intrusiver Vierteldreh-Antrieb (elektrisch), der eine zuverlässige Betätigung von Absperr- und Regelventilen mit flexiblen Steuer- und Rückmeldemöglichkeiten bietet. Für industrielle Anwendungen ausgelegt, bewältigt er anspruchsvolle Betriebszyklen und vereinfacht Installation sowie Wartung.

Funktionen und Vorteile

• Kupplungslose Handrad-Übersteuerung hält Ventile bei Stromausfall betriebsbereit und verhindert ungeplante Stillstände
• Klare mechanische Anzeige zeigt die Ventilstellung auf einen Blick für höhere Betriebssicherheit
• Standardmäßige Steuer- und Hilfsschalter erleichtern die Automatisierungsintegration und verkürzen die Inbetriebnahmezeit
• Selbsthemmender, geschmierter Antrieb sorgt für ruhigen, wartungsfreien Betrieb und konstante Leistung
• Kompaktes, wartungsfreundliches Gehäuse vereinfacht den Servicezugang und unterstützt bis zu 75% Einschaltdauer

Spezifikationen
Normen
IP67/68
CSA
CSAus
ATEX II 2 GD
IECEx
Temperatur
-30°C bis +65°C (-22°F bis +149°F)
Größenbereich
35 - 4.500 Nm
310 - 40.000 in-lb (weather-proof)
35 - 1.500 Nm
310 - 1.3290 in-lb (explosion-proof)
Konfigurationen

• 2/3/4 Draht diskrete Steuerungen
• Mod 4-20 mA — Ein- & Ausgang
• NCU- oder Drucktastenoptionen
• 12/24 V AC, 12/24 V DC, 1 PH oder 3 PH 50/60 Hz bis 480 V
• Modbus-Steuerungsoption
• Korrosionsschutz bis C5

Branchen

• Stromversorgung
• Chemie
• Wasser
• Öl & Gas
• Allgemeine Industrie

Technische Daten

• Produktfamilie: Limitorque® LQI - Elektrischer kompakter intrusiver Vierteldreh-Antrieb
• Betrieb: Elektrischer Vierteldreh-Antrieb mit mehreren Steuer- und Rückmeldemöglichkeiten
• Gehäuse / Schutz: IP67/68
• Zertifizierungen: CSA, CSAus, ATEX II 2 GD, IECEx
• Betriebstemperaturbereich: -30°C bis +65°C (-22°F bis +149°F)
• Größe / Drehmomentbereich (weather-proof): 35 - 4.500 Nm (310 - 40.000 in-lb)
• Größe / Drehmomentbereich (explosion-proof): 35 - 1.500 Nm (310 - 1.3290 in-lb)
• Einschaltdauer: unterstützt bis zu 75%
• Antrieb: selbsthemmender, geschmierter Antrieb (wartungsfrei)
• Manuelle Übersteuerung: kupplungslose Handrad-Übersteuerung
• Stellungsanzeige: klare mechanische Anzeige
• Steuerungsoptionen: 2/3/4 Draht diskret, Mod 4-20 mA Ein/Aus, NCU oder Drucktasten, Modbus-Option
• Stromversorgungsoptionen: 12/24 V AC, 12/24 V DC, ein- oder dreiphasig 50/60 Hz bis 480 V
• Korrosionsbeständigkeit: bis C5
• Typische Anwendungen: Vierteldreh-Armaturantriebe für Wasser, Energie, Chemie, Öl & Gas und allgemeine Industrie
