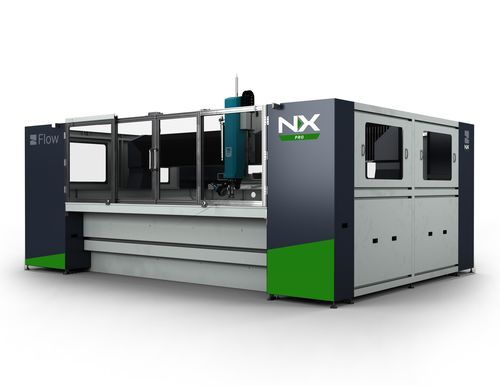

Abrasiv-Wasserstrahl-Schneidemaschine NX Pro series

mit ParametriersoftwareGroßformatautomatisch

Übersicht
Der NX Pro ist ein industrielles Wasserstrahlschneidsystem, ausgelegt für hohe Verfügbarkeit und reduzierte Betriebskosten. Es vereint das erste vollständig automatisierte Abrasivrecycling der Branche, eine geschlossene Schnittkammer, die energiesparende NX Pump Technology und eine aktualisierte Software-Suite für intuitive Programmierung und Echtzeitsimulation. Das System gewinnt verbrauchtes Abrasivmaterial zur Wiederverwendung zurück, ohne manuelle Eingriffe, und ist für kontinuierliche Fertigung in Werkstätten und Lohnfertigung ausgelegt.

Hauptmerkmale

• Smart Containment System — Vollständig geschlossene Schnittkammer reduziert Lärm und Spritznebel, verbessert Zugang und Sicht mit integrierter LED-Beleuchtung, Panoramafenstern und Schiebetüren.
• Abrasivrecycling — Automatisierte Abrasivrückgewinnung reduziert Verbrauch und Entsorgung um bis zu 50 %, senkt Verbrauchs- und Abfallkosten.
• Für Effizienz ausgelegt — NX Pump Technology mit Frequenzumrichter reduziert den Energieverbrauch (10–30 % Einsparung je nach Betriebsbedingungen) und nutzt verschleißfeste Komponenten zur Verlängerung der Serviceintervalle.
• Automatische Abrasivabfuhr — Kontinuierliche Entfernung verbrauchter Abrasive mittels Werkstattluft ohne Motoren oder manuelle Handhabung.
• Schnittkopfoptionen — Standard Waterjet (Granat-Abrasiv für harte Materialien); Dynamic Waterjet® (höhere Geschwindigkeit und Genauigkeit); Dynamic Waterjet® XD (präzise 5-Achsen-Bewegung für zusammengesetzte Winkel, kompatibel mit Compass für maximale Flexibilität).

NX Pro Seriengrößen

• NX Pro 2020 — Arbeitsbereich: 2 m x 2 m
• NX Pro 3020 — Arbeitsbereich: 3,05 m x 2 m
• NX Pro 4020 — Arbeitsbereich: 4 m x 2 m
• NX Pro 4040 — Arbeitsbereich: 4 m x 4 m

Allgemeine Spezifikationen (metrisch)
Maximale Schnellfahrt: 17,8 m/min
Lineare Positionsgenauigkeit: ± 0,0127 mm
Wiederholgenauigkeit: ± 0,02 mm
Z-Achsen-Hub: 305 mm, 610 mm
Arbeitsbereich: NX Pro 2020: 2 m x 2 m; NX Pro 3020: 3,05 m x 2 m; NX Pro 4020: 4 m x 2 m; NX Pro 4040: 4 m x 4 m
Beschleunigung: 0,1 g
Ballbar-Zirkularität: ± 0,0635 mm

Allgemeine Spezifikationen (imperial)
Maximale Schnellfahrt: 700 in/min
Lineare Positionsgenauigkeit: ± 0,0005 in
Wiederholgenauigkeit: ± 0,0008 in
Z-Achsen-Hub: 12 in, 24 in
Arbeitsbereich: NX Pro 2020: 6'-6" x 6'-6"; NX Pro 3020: 10'-0" x 6'-6"; NX Pro 4020: 13'-1" x 6'-6"; NX Pro 4040: 13'-1" x 13'-1"
Beschleunigung: 0,1 g
Ballbar-Zirkularität: ± 0,0025 in

Technische Spezifikationen

• Maximale Schnellfahrt: 17,8 m/min (700 in/min)
• Lineare Positionsgenauigkeit: ± 0,0127 mm (± 0,0005 in)
• Wiederholgenauigkeit: ± 0,02 mm (± 0,0008 in)
• Z-Achsen-Hub: 305 mm, 610 mm (12 in, 24 in)
• Arbeitsbereich-Optionen: 2 m x 2 m; 3,05 m x 2 m; 4 m x 2 m; 4 m x 4 m
• Beschleunigung: 0,1 g
• Ballbar-Zirkularität: ± 0,0635 mm (± 0,0025 in)
• Abrasivrecycling reduziert Verbrauch und Entsorgung um bis zu 50 %
• NX Pump Technology bietet 10–30 % Energieeinsparung je nach Betriebsparametern
