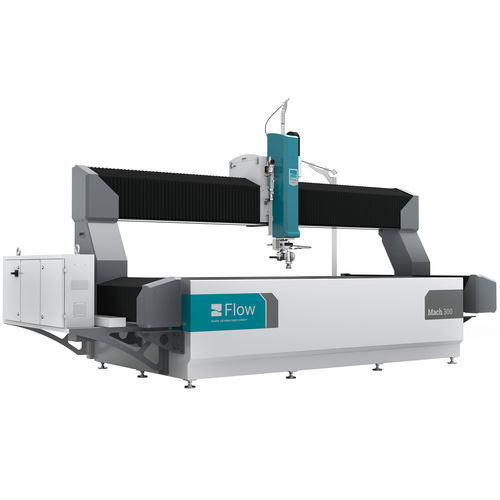

Schneidsystem für Verbundstoffe Mach 300 series

für Metallfür Blechfür Platten

Produktübersicht
Der Mach 300 ist ein kompaktes Wasserstrahlschneidsystem für präzise 2D-Schnitte, geeignet für reine Wasser- und abrasiven Schneidbetrieb. Er integriert Flow-Schneidtechnologien in einem Platzbedarf, der für Fertigungshallen mit Bedarf an flexibler Materialbearbeitung geeignet ist.

Hauptmerkmale

• Produktionsorientiertes Design: Unterstützt produktionsstarke Schneidabläufe; Dynamic Waterjet® erhöht Geschwindigkeit und Genauigkeit gegenüber dem Standard-Abrasivwasserstrahl.
• Zweckmäßiger Aufbau: Einteiliger Stahlrahmen und Komponentenanordnung für stabile Schneidleistung und vereinfachte Inbetriebnahme.
• Rollbare Bedienkonsole: Tragbare Bedienstation ermöglicht die Positionierung der Schnittstelle für Laden und Überwachen.
• Standardmäßige Sicherheit und Support: Lichtvorhänge serienmäßig; Flow-zertifizierte Techniker, Ersatzteile, Schulungen und Supportprogramme verfügbar.

Anwendungen und Materialien
Geeignet zum Schneiden von Kunststoffen, Verbundwerkstoffen, Dichtungen, Gummi, Schaumstoffen, Aluminium, Stahl und anderen Metallen, abhängig von Kopfkonfiguration und Abrasiv. Wechsel zwischen Pure- und Abrasivbetrieb mit geringem Werkzeugaufwand möglich.

Seriengrößen

• Mach 300 2015 — Arbeitsbereich: 6'-6" x 5' [2 m x 1,5 m]
• Mach 300 3015 — Arbeitsbereich: 10' x 5' [3 m x 1,5 m]

Kernkomponenten und Optionen

• Schnittkopftechnologie: Pure Waterjet — feiner Reinwasserstrahl für weiche Materialien; Standard Waterjet — abrasives Granat für harte Materialien; Dynamic Waterjet® — bis zu dreimal schneller und präziser als Standard Waterjet.
• Pumpentechnologie: HyPlex® Prime (60.000 psi [4.150 bar]); MotoJet® (60.000 psi [4.150 bar]); MotoJet® X (60.000 psi [4.150 bar]); HyperJet® (bis zu 94.000 psi [6.500 bar], Dauerbetrieb bis 87.000 psi [6.000 bar]).
• Software-Suites: FlowMaster (FlowCut, FlowPath, FlowNest) für 2D-Schnitt; FlowXpert (FlowXpert Infinity, FlowCut, FlowNest) für 2D- und 3D-Programmierung und Nesting.
• Serviceoptionen: Serviceverträge, Ersatzteile, Schulungen und Vor-Ort-Support zur Aufrechterhaltung der Verfügbarkeit und Leistung.

Allgemeine Spezifikationen
Schnellvorschub maximal: 472 in/min [11,9 m/min]
Lineare Positioniergenauigkeit: ± 0,001 in [± 0,025 mm]
Wiederholgenauigkeit: ± 0,001 in [± 0,025 mm]
Z-Achsen Hub: 12 in [305 mm]
Arbeitsbereich: Mach 300 2015: 6'-6" x 5' [2 m x 1,5 m]; Mach 300 3015: 10' x 5' [3 m x 1,5 m]
Beschleunigung: 0,075 g
Ballbar-Rundheit: ± 0,003 in [± 0,0762 mm]

Eigenschaften / technische Daten

• Schnellvorschub maximal: 472 in/min [11,9 m/min]
• Lineare Positioniergenauigkeit: ± 0,001 in [± 0,025 mm]
• Wiederholgenauigkeit: ± 0,001 in [± 0,025 mm]
• Z-Achsen Hub: 12 in [305 mm]
• Arbeitsbereich: Mach 300 2015 — 6'-6" x 5' [2 m x 1,5 m]; Mach 300 3015 — 10' x 5' [3 m x 1,5 m]
• Beschleunigung: 0,075 g
• Ballbar-Rundheit: ± 0,003 in [± 0,0762 mm]
• Schnittkopfoptionen: Pure Waterjet, Standard Waterjet (abrasiv), Dynamic Waterjet®
• Pumpenoptionen: HyPlex® Prime, MotoJet®, MotoJet® X, HyperJet®
• Software: FlowMaster, FlowXpert
