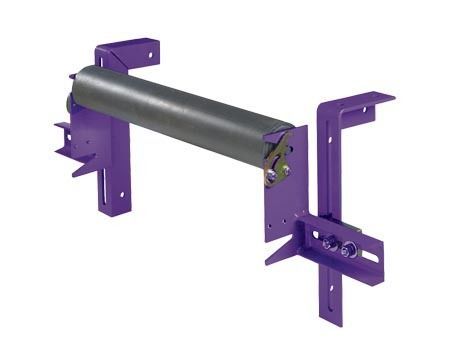

Kohlenstoffstahl-Förderrolle HDR series

Stahllegierungfür Bandförderer

Produktübersicht
Stabilisatorrollen halten das Rücklaufbandprofil flach und stabil, um den Kontakt mit Bandabstreifern zu maximieren und die Reinigungsleistung zu verbessern.

Merkmale und Vorteile

• Hält das Band flach und stabil, sodass Abstreifblätter optimalen Kontakt erzielen
• Geeignet für Anwendungen mit Bandmulde (cup) oder Bandflatter
• Verbessert die Leistung des Sekundärabstreifers und verlängert die Lebensdauer von Blatt/Spitze durch Vermeidung von Bandunregelmäßigkeiten

Technische Daten

• Stabilisatorrollen‑Halter‑Set:
  • Horizontal- und Vertikalverstellung zur Anpassung an verschiedene Fördergeometrien
  • Zur Verwendung mit vorhandenen Umlenkrollen vor Ort oder mit gelieferten Ersatzrollen
  • Rollenhalter‑Schlitze in oberen und unteren Halterbereichen ermöglichen die Höhenverstellung der Rolle
• Live‑Shaft Niederhalterolle:
  • HDR‑Halterset erlaubt vertikale Einstellung
  • Gesamtrolllänge = Bandbreite + 6" (150 mm); Gesamtwellenlänge = Bandbreite + 30" (750 mm)

Technische Daten der Live‑Shaft Niederhalterolle (Tabelle)
Gesamtrolllänge: Bandbreite + 6" (150 mm)
Gesamtwellenlänge: Bandbreite + 30" (750 mm)
Wellendurchmesser: 24"–42" (600 mm–1050 mm) — 1‑15/16" Durchmesser
48"–60" (1200 mm–1500 mm) — 2‑7/16" Durchmesser
72"–84" (1800 mm–2100 mm) — 2‑15/16" Durchmesser
Wellenbauart: 24"–60" (600 mm–1500 mm) — 1045 CD; 72"–84" (1800 mm–2100 mm) — gedreht aus massivem 4140‑Rundmaterial

Verfügbare Ausführungen / Artikel (Auszug)

• Add‑On Grease Hose Extension Kit — Bestellnummer: HDRGEK — Artikelcode: 79236 (Zubehör)
• Hold Down Roll Assembly Kit S/S 17mm — Bestellnummer: HDRP17 — Artikelcode: 63679 (Rollen)
• Hold Down Roll Assembly Kit S/S 22mm — Bestellnummer: HDRP22 — Artikelcode: 63678 (Rollen)
• Live‑Shaft Hold‑Down Roll — Bestellnummer: HDR24 — Artikelcode: 79010 — Bandbreite: 24 in. / 600 mm
• Live‑Shaft Hold‑Down Roll — Bestellnummer: HDR30 — Artikelcode: 79011 — Bandbreite: 30 in. / 750 mm
• Live‑Shaft Hold‑Down Roll — Bestellnummer: HDR36 — Artikelcode: 79012 — Bandbreite: 36 in. / 900 mm
• Live‑Shaft Hold‑Down Roll — Bestellnummer: HDR42 — Artikelcode: 79013 — Bandbreite: 42 in. / 1050 mm
• Live‑Shaft Hold‑Down Roll — Bestellnummer: HDR48 — Artikelcode: 79014 — Bandbreite: 48 in. / 1200 mm
• Live‑Shaft Hold‑Down Roll — Bestellnummer: HDR54 — Artikelcode: 79015 — Bandbreite: 54 in. / 1350 mm
• Live‑Shaft Hold‑Down Roll — Bestellnummer: HDR60 — Artikelcode: 79016 — Bandbreite: 60 in. / 1500 mm
• Live‑Shaft Hold‑Down Roll — Bestellnummer: HDRS72 — Artikelcode: 79017 — Bandbreite: 72 in. / 1800 mm
• Live‑Shaft Hold‑Down Roll — Bestellnummer: HDRS84 — Artikelcode: 79018 — Bandbreite: 84 in. / 2100 mm
• Stabilisatorrollen‑Halterkit — Bestellnummer: SRBK — Artikelcode: 74941 (Rollen)
• Hold Down Roll Bracket Kit - 24" bis 60" (600 bis 1500 mm) — Bestellnummer: HDRBK — Artikelcode: 79009 (Ersatzteile)
• Hold Down Roll Bracket Kit - 72" bis 84" (1800 bis 2100 mm) — Bestellnummer: HDRBK‑HD — Artikelcode: 79072 (Ersatzteile)
• Austauschrollen (Beispiele): HDRR24 — Artikelcode: 79019 — 24 in. / 600 mm; HDRR30 — Artikelcode: 79020 — 30 in. / 750 mm; HDRR36 — Artikelcode: 79021 — 36 in. / 900 mm; HDRR42 — Artikelcode: 79022 — 42 in. / 1050 mm; HDRR48 — Artikelcode: 79023 — 48 in. / 1200 mm; HDRR54 — Artikelcode: 79024 — 54 in. / 1350 mm; HDRR60 — Artikelcode: 79025 — 60 in. / 1500 mm; HDRRS72 — Artikelcode: 79026 — 72 in. / 1800 mm; HDRRS84 — Artikelcode: 79027 — 84 in. / 2100 mm

Charakteristiken / Spezifikationen

• Funktion: Stabilisierung des Bandprofils zur Verbesserung des Abstreiferkontakts und der Reinigungsleistung
• Verstellbarkeit: Horizontal und vertikal einstellbar; eingebaute Rollenhalter‑Schlitze
• Kompatibilität: Verwendung mit vorhandenen Umlenkrollen vor Ort oder mit gelieferten Ersatzrollen
• Verstellbare Rollenhöhe: Halteschlitze in oberen und unteren Halterbereichen
• Live‑Shaft Abmessungen: Rollenlänge = Bandbreite + 6" (150 mm); Wellenlänge = Bandbreite + 30" (750 mm)
• Wellendurchmesseroptionen: 1‑15/16" (für 24"–42"), 2‑7/16" (für 48"–60"), 2‑15/16" (für 72"–84")
• Wellenbauart: 1045 CD für 24"–60" (600–1500 mm); aus Massiv‑4140‑Rundmaterial gedreht für 72"–84" (1800–2100 mm)
