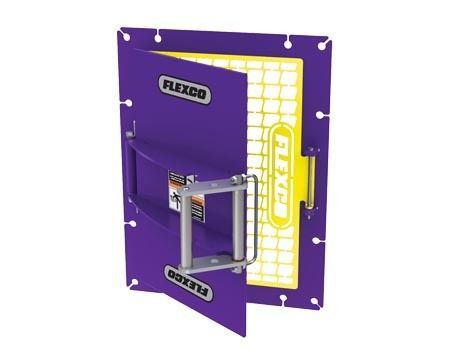

Inspektionsluke INDR series

Produktübersicht
Flexco Inspektionsklappen bieten Sichtprüf- und Wartungszugang an Fördertrichtern und -gehäusen. Sie ermöglichen zudem den Zugang zum Entfernen von Materialansammlungen an Bandreinigern und anderen Förderkomponenten.

Eigenschaften und Vorteile

• Verstellbarer Riegelmechanismus — Dichtigkeit der Türdichtung durch Verstellen der Muttern am U-Bolzen einstellbar
• Verschließbares Design — Aufnahme eines Vorhängeschlosses durch Riegel und Türlasche zur Zugangsbeschränkung
• Silikondichtung an der Tür — gewährleistet dichten Anschluss zwischen Tür und Montagescheibe
• Staubdichte Montage — Silikondichtstoff wird für eine staubdichte Fuge zwischen Montagescheibe und Trichter-/Gehäusewand geliefert
• Optionen: verfügbar mit oder ohne Sieb (Modelle mit S-Suffix)

Allgemeine Spezifikationen

• Konstruktion: pulverbeschichteter Baustahl oder 304-Edelstahl
• Bandbreiten-Kompatibilität: 24" bis 60" (600 bis 1500 mm)

Verfügbare Produkte / Größen

• Inspection Door 12 x 12 in. (300 x 300 mm) — Bestellnummer: INDR-1212; Artikelcode: 79303; Gewicht: 8.7 kg (19.2 lbs)
• Inspection Door 12 x 18 in. (300 x 450 mm) — Bestellnummer: INDR-1218; Artikelcode: 79304; Gewicht: 10.7 kg (23.5 lbs)
• Inspection Door 18 x 24 in. (450 x 600 mm) — Bestellnummer: INDR-1824; Artikelcode: 79305; Gewicht: 16.0 kg (35.2 lbs)
• Inspection Door 24 x 24 in. (600 x 600 mm) — Bestellnummer: INDR-2424; Artikelcode: 79306; Gewicht: 19.4 kg (42.8 lbs)
• Inspection Door w/Screen 12 x 12 in. (300 x 300 mm) — Bestellnummer: INDR-1212S; Artikelcode: 79307; Gewicht: 9.6 kg (21.2 lbs)
• Inspection Door w/Screen 12 x 18 in. (300 x 450 mm) — Bestellnummer: INDR-1218S; Artikelcode: 79308; Gewicht: 11.8 kg (26.0 lbs)
• Inspection Door w/Screen 18 x 24 in. (450 x 600 mm) — Bestellnummer: INDR-1824S; Artikelcode: 79309; Gewicht: 18.0 kg (39.7 lbs)
• Inspection Door w/Screen 24 x 24 in. (600 x 600 mm) — Bestellnummer: INDR-2424S; Artikelcode: 79310; Gewicht: 21.9 kg (48.3 lbs)

Abmessungstabelle
Türöffnung (Breite x Länge) | Außendimensionen (Breite x Länge) | Höhe
12 x 12 in (300 x 300 mm) | außen: 16-5/16 x 15-3/4 in (415 x 400 mm) | 3-7/16 in (90 mm)
12 x 18 in (300 x 450 mm) | außen: 16-5/16 x 21-7/8 in (415 x 555 mm) | 3-7/16 in (90 mm)
18 x 24 in (450 x 600 mm) | außen: 22-5/16 x 27-3/4 in (570 x 705 mm) | 3-7/16 in (90 mm)
24 x 24 in (600 x 600 mm) | außen: 28-5/16 x 27-3/4 in (720 x 705 mm) | 3-7/16 in (90 mm)

Technische Daten

• Materialien: pulverbeschichteter Baustahl oder 304-Edelstahl
• Dichtung: Silikondichtung an der Tür; Silikondichtstoff für die Montagefuge im Lieferumfang
• Verschluss: verstellbarer U-Bolzen-Riegel mit Vorhängeschloss-Vorrichtung
• Optionen: Siebmodelle (S-Suffix) oder ohne Sieb
• Typische Anwendungen: Sichtprüfung, Wartungszugang und Reinigungszugang für Bandreiniger und andere Förderausrüstungen
