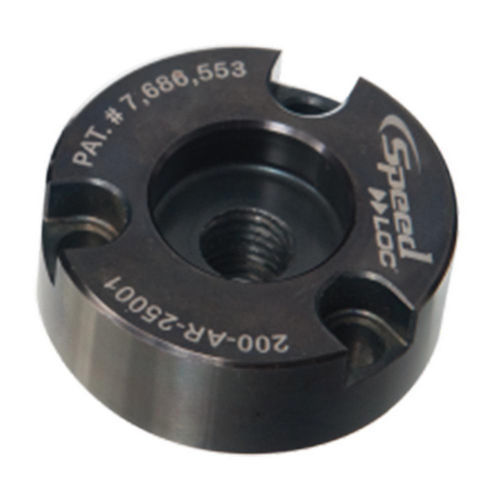

Empfänger für Sensor MPAR series

Produktbeschreibung
Diese Empfänger werden in der Unterplatte oder der Maschinentischplatte installiert, um die Lokator-Einheiten aufzunehmen. Universelle Bolt‑In‑Empfänger sind mit konkurrierenden Kugel‑Verriegelungssystemen austauschbar. Sie ermöglichen die Nutzung der Geschwindigkeit, Präzision und einfachen Montage des SpeedLoc‑Systems, ohne neue Unterplatten fertigen oder vorhandene Unterplatten nacharbeiten zu müssen. Montageschrauben mit Innensechskantkopf (SHCS) sind enthalten. Mindestzugfestigkeit 180.000 psi. Mindeststreckgrenze 140.000 psi. Material: vergüteter 4340‑Stahl mit schwarzer Oxidoberfläche.

Teiletabelle
Detail | ID | SKU | Teilenummer | Mindestdicke Befestigungsplatte in | Lokator‑Größe | Gewinde in | D Durchmesser Empfänger‑kopf in | D1 Bohrungsdurchmesser Platte in | D2 Außen‑Ø Empfänger in | D3 Durchgangsloch Platte in | Dp Bolzenmittel‑Ø in | H Empfängerhöhe in | H1 Höhe Empfängerkopf in | H2 C'Bore Tiefe Platte in | SHCS Größe | Schraubendrehmoment max ft/lbs | PN
129115 | MPAR-13001 | MPAR-13001 | .75 | 13 | 1/4-20 | 1.3748 | 1.3756 | .563 | .688 | .984 | .720 | .454 | .474 | #8-32 x .50 | 3.6 |
129119 | MPAR-16001 | MPAR-16001 | .75 | 16 | 5/16-18 | 1.4368 | 1.4376 | .688 | .813 | 1.125 | .720 | .454 | .474 | #8-32 x .50 | 3.6 |
129123 | MPAR-20001 | MPAR-20001 | 1.00 | 20 | 3/8-16 | 1.6871 | 1.6879 | .750 | .813 | 1.362 | .840 | .625 | .642 | #10-32 x .75 | 5.6 |
129127 | MPAR-25001 | MPAR-25001 | 1.25 | 25 | 1/2-13 | 2.0621 | 2.0629 | .875 | 1.000 | 1.644 | .955 | .785 | .804 | 1/4-28 x .88 | 14.4 |
129131 | MPAR-30001 | MPAR-30001 | 1.38 | 30 | 5/8-11 | 2.2652 | 2.2660 | 1.063 | 1.188 | 1.875 | 1.200 | .860 | .876 | 1/4-28 x 1.00 | 14.4 |
129135 | MPAR-35001 | MPAR-35001 | 1.50 | 35 | 3/4-10 | 2.6871 | 2.6879 | 1.438 | 1.563 | 2.178 | 1.265 | .890 | .909 | 5/16-24 x 1.00 | 28.8 |
129139 | MPAR-50001 | MPAR-50001 | 2.00 | 50 | 1-8 | 3.4996 | 3.5004 | 2.000 | 2.156 | 2.916 | 1.700 | 1.225 | 1.244 | 3/8-24 x 1.25 | 52.8 |

Medien

• SpeedLoc Information (PDF)

Eigenschaften / Technische Daten

• Montageschrauben mit Innensechskantkopf im Lieferumfang enthalten
• Mindestzugfestigkeit: 180.000 psi
• Mindeststreckgrenze: 140.000 psi
• Werkstoff: vergüteter 4340‑Stahl
• Oberfläche: schwarze Oxidschicht
• Universelle Bolt‑In‑Empfänger, austauschbar mit konkurrierenden Kugel‑Verriegelungssystemen
• Zur Montage in Unterplatte oder Maschinentisch vorgesehen, um Lokator‑Einheiten aufzunehmen
