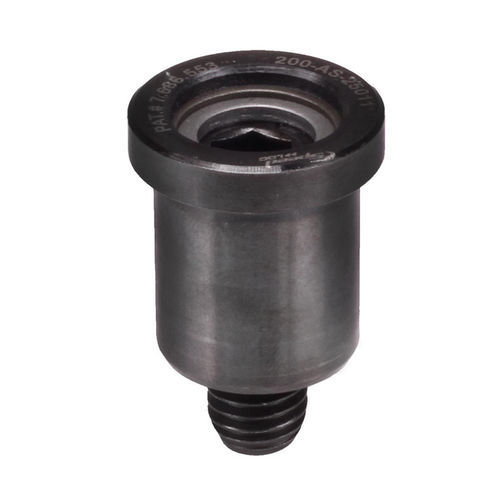

Aufnahmebolzen mit Gewindeschaft MPAS series

Übersicht
Die flächenbündigen Ortungsbolzen SpeedLoc der Serie MPAS sind für ein genaues, reproduzierbares Positionieren in Werkzeug-, Spann- und Montageanwendungen ausgelegt. Der bündige Kopf liegt auf Plattebene und ermöglicht freien Zugang sowie Einsatz in Produktionsumgebungen. MPAS-Bolzen werden in kompatible Aufnahmen eingeschraubt oder in kundenspezifische Applikationen integriert. Das selbstextrahierende Design verhindert Verklemmen beim Ausbau und erhält die Ausrichtgenauigkeit sowie die Unversehrtheit der Vorrichtung. Mechanische Eigenschaften: Mindestzugfestigkeit 180.000 psi, Mindeststreckgrenze 140.000 psi; vergüteter 4340-Stahl mit Schwarzoxid-Beschichtung.

Verfügbare Teile (Auswahl)
Header: ID | SKU | Teilenummer | Plattenstärke (in) ±.005 | Gewinde | D (in) | D1 (in) | L (in) | H (in) | H1 (in) | K | Max Haltekraft (Lbs) | Max Drehmoment (ft/lbs)
129147 | MPAS-13010 | MPAS-13010 | .500 | 1/4-20 | .635 | .512 (13mm) | .40 | .175 | .587 | 3/16 | 2,960 | 13
129149 | MPAS-13011 | MPAS-13011 | .750 | 1/4-20 | .635 | .512 (13mm) | .40 | .175 | .837 | 3/16 | 2,960 | 13
129155 | MPAS-16010 | MPAS-16010 | .500 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | .587 | 1/4 | 5,390 | 26
129157 | MPAS-16011 | MPAS-16011 | .750 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | .837 | 1/4 | 5,390 | 26
130765 | MPAS-16012 | MPAS-16012 | 1.000 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | 1.087 | 1/4 | 5,390 | 26
128973 | MPAS-20010 | MPAS-20010 | .750 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | .800 | 5/16 | 8,110 | 46
128974 | MPAS-20011 | MPAS-20011 | 1.000 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 1.050 | 5/16 | 8,110 | 46
130828 | MPAS-20013 | MPAS-20013 | 1.500 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 1.550 | 5/16 | 8,110 | 46
130750 | MPAS-20014 | MPAS-20014 | 2.000 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 2.050 | 5/16 | 8,110 | 46
128978 | MPAS-25010 | MPAS-25010 | .750 | 1/2-13 | 1.218 | .984 (25mm) | .55 | .250 | .800 | 3/8 | 14,710 | 113

Merkmale

• Flächenbündiger Kopf liegt auf der Platte und schafft freie Oberfläche
• Gewindebefestigung in Aufnahmen oder kundenspezifischen Anwendungen
• Selbstextrahierendes Design verhindert Verklemmen und erhält die Ausrichtgenauigkeit
• Geeignet für Werkzeug-, Spann- und Montagearbeiten, auch in der Produktion
• Hohe Haltekraft bei reproduzierbarer Positionierung
• Mindestzugfestigkeit 180.000 psi; Mindeststreckgrenze 140.000 psi
• Material: wärmebehandelter 4340-Stahl mit Schwarzoxid-Oberfläche

Technische Daten

• Material: Wärmebehandelter 4340-Stahl
• Oberfläche: Schwarzoxid
• Zugfestigkeit (min): 180.000 psi
• Streckgrenze (min): 140.000 psi
• Montage: Flächenbündig (Kopf liegt auf der Platte)
• Design: Selbstextrahierend zur Vermeidung von Verklemmen und zur Erhaltung der Ausrichtgenauigkeit
• Verfügbare Teile: MPAS-13010 bis MPAS-25010 (verschiedene Plattenstärken und Gewindegrößen wie oben aufgeführt)
