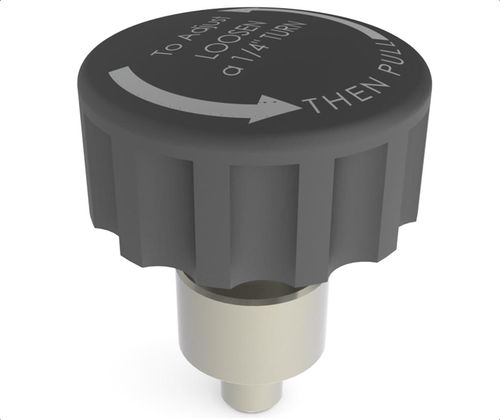

Arretierbolzen / verzinkter Stahl CP-C series

TechnopolymerGewindeverriegelbar

Beschreibung
Diese federbelasteten verstellbaren Spannstifte ermöglichen schnelles Spannen und Lösen für Vorrichtungen und Baugruppen. Nach dem Einrasten sorgt das Drehen des Knopfs dafür, dass der Bolzen weiter in die Positionierbohrung gezogen wird oder die Spannung an der Werkstückkante erhöht wird. Durch Ziehen am Griff wird der Bolzen vollständig ins Gehäuse zurückgezogen. Eine Stellschraube am Gehäuse verriegelt die Bolzentiefe für wiederkehrende Vorgänge und verhindert ein Herausrutschen des Mechanismus.

Teileoptionen (Tabelle)
ID | SKU | Teilenummer | Gewinde (Zoll) | D (Zoll) | D1 (Zoll) | D2 (Zoll) | L (Zoll) | L1 (Zoll) | H (Zoll) | H1 (Zoll) | H2 (Zoll) | SW (Zoll) | Gewindeanpassung
109101 | CP-C25P | CP-C25P | 7/8-14 | 1/4 | 1-1/8 | 2-1/4 | 7/8 | 9/16 | 1-1/8 | 1/2 | 1-11/16 | 1 | 5/8
109094 | CP-C100P | CP-C100P | 7/8-14 | 3/8 | 1-1/8 | 2-1/4 | 7/8 | 9/16 | 1-1/8 | 1/2 | 1-11/16 | 1 | 5/8
109099 | CP-C200P | CP-C200P | 7/8-14 | 1/2 | 1-1/8 | 2-1/4 | 7/8 | 9/16 | 1-1/8 | 1/2 | 1-11/16 | 1 | 5/8

Merkmale / technische Spezifikationen

• Modell: CP-C
• Produkttyp: Rastbolzen / Verstellbare Spannstifte mit Verriegelung
• Bedienung: Federbelastet; verstellbarer Knopf spannt oder verlängert den Bolzen; Griff zieht Bolzen vollständig ein; Stellschraube verriegelt Bolzentiefe für wiederkehrende Vorgänge
• Bolzenmaterial: Stahl 1038 (Zugfestigkeit 90–95 KSI)
• Gehäusematerial: unbehandelter 12L15-Stahl (zum Aufschweißen auf Vorrichtung geeignet)
• Griff: Kunststoff
• Oberfläche: Bolzen und Sechskant verzinkt
• Anwendung: schnelles Spannen und Lösen; ideal bei Teilevarianz
• Verfügbare Teile: CP-C25P (D = 1/4 Zoll), CP-C100P (D = 3/8 Zoll), CP-C200P (D = 1/2 Zoll); alle mit Gewinde 7/8-14
