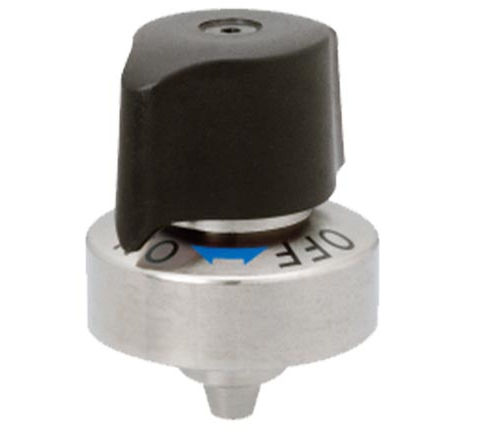

Technopolymer-Arretierbolzen QCIC-F

Gewinde

Beschreibung
Schnellverschließbare Arretierstifte für präzises Positionieren von gleitenden oder rotierenden Bauteilen. Viertelumdrehungs-Kunststoffknopf ermöglicht schnelles Verriegeln/Entriegeln mit ON/OFF-Kennzeichnung und spürbarem "Klick". Die 3-Positionen (3P)-Ausführung arbeitet mit Schraubenfederdruck und verfügt über eine mittlere MID-Position zwischen ON und OFF. Ein rotes Indikationsband ist in der OFF-Position sichtbar. Der kegelige Kontakt sorgt für eine Wiederholgenauigkeit von ±0,05. Drei Zylinderschrauben mit Innensechskant für die Montage von der Rückseite sind enthalten.

Produkttypen

• QCIC — Arretierstifte
• Kunststoffknopf, Stahlgehäuse; 2- und 3-Positionen-Versionen erhältlich

Verfügbare Teile (Tabelle)
ID | Part Number | SKU | Type | Thread | M | D | D1 | D2 | Dp | d | d1 | H | H1 | H2 | S | Clamping Force (Lbs) | Allowable Load (Lbs) | Spring Pressure (Lbs) | PN
142180 ; QCIC05F26-2P ; QCIC05F26-2P ; 2-Position ; M3×0.50 - Depth 5 ; 26 ; 10 ; 26 ; 20 ; 3.3 ; 5 ; 29 ; 11 ; 33 ; 4.2 ; 30 ; 200 ; - ;
142181 ; QCIC07F32-2P ; QCIC07F32-2P ; 2-Position ; M4×0.70 - Depth 6 ; 32 ; 12 ; 32 ; 24 ; 4.9 ; 7 ; 34 ; 13 ; 39 ; 5.0 ; 40 ; 300 ; - ;
142182 ; QCIC07F32-3P ; QCIC07F32-3P ; 3-Position ; M4×0.70 - Depth 6 ; 32 ; 12 ; 32 ; 24 ; 4.9 ; 7 ; 34 ; 13 ; 39 ; 5.0 ; 40 ; 300 ; 2.0 ;

Technische Daten

• Gehäuse: 4140-Stahl mit chemisch nickelbeschichteter Oberfläche
• Kegelstift: 4135-Stahl mit chemisch nickelbeschichteter Oberfläche
• Knopf: schwarzer Kunststoff
• Viertelumdrehungs-Knopf mit ON/OFF-Kennzeichnung und spürbarem "Klick" beim Verriegeln/Entriegeln
• 3-Positionen (3P): Schraubenfederdruck, enthält MID-Position zwischen ON und OFF
• Rotes Indikationsband sichtbar in OFF-Position
• Kegelkontakt gewährleistet Wiederholgenauigkeit ±0,05
• Enthält drei Zylinderschrauben mit Innensechskant zur Montage von der Rückseite des Gehäuses
