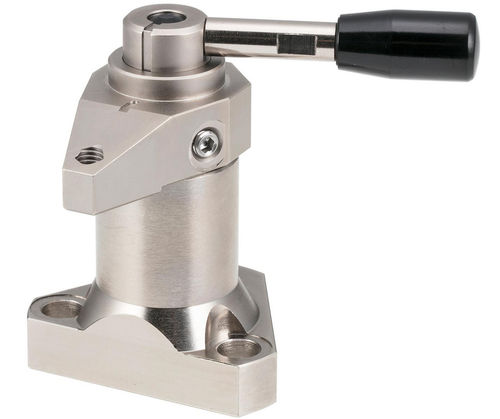

Manuelle Spannvorrichtung QLSWW series

mechanischhandbedientFederdruck

Beschreibung
Stablelock-Schwenkspanner schwenken den Arm in Position und klemmen dann senkrecht ab, um direkte Abwärtskraft auf das Werkstück auszuüben. Sie verwenden einen federbelasteten Kugelmechanismus für konstante Spannkraft mit positivem Verriegeln und ein spürbares „Klick“ am Spannendpunkt, um Überanzug zu vermeiden. Markierungslinien an Griff und Gehäuse zeigen Verriegelt/Entriegelt an. Der Arm schwenkt vollständig beiseite für einfaches Be- und Entladen. Artikelnummern mit Endung R wirken im Uhrzeigersinn; Endung L wirkt gegen den Uhrzeigersinn. Am Armende befindet sich ein M6-Gewinde zur Befestigung eines Greifers oder einer Schraube (separat erhältlich). Top-Montage mit zwei Befestigungsbohrungen für sichere Installation.

Materialien und Oberfläche
Gehäuse und Hebearm: legierter Stahl 1045. Zylinder: legierter Stahl 4140. Griff: schwarzer phenolischer Kunststoff. Alle Metallteile sind chemisch nickelbeschichtet zur Verbesserung von Korrosions- und Verschleißbeständigkeit.

Verfügbare Varianten (Tabelle)
Spalten: ID | SKU | Artikelnummer | Spannrichtung | D (mm) | D1 (mm) | D2 (mm) | W (mm) | W1 (mm) | H gespannt (mm) | H1 ungepannt (mm) | R Spannkraft (Lbs) | Betriebsbelastung (Lbs) | PN
189677 | QLSWW30R-100 | QLSWW30R-100 | Uhrzeigersinn | 14 | 30 | 18 | 58 | 42 | 76 | 86 | 224 (112-337) | 18 | (kein PN aufgeführt)
189676 | QLSWW30L-100 | QLSWW30L-100 | Gegen den Uhrzeigersinn | 14 | 30 | 18 | 58 | 42 | 76 | 86 | 224 (112-337) | 18 | (kein PN aufgeführt)

Technische Merkmale / Spezifikationen

• Serie / Modell: QLSWW
• Funktion: Schwenkarm schwenkt in Position und klemmt dann senkrecht ab für direkte Abwärtskraft
• Spannrichtungen: Rechts (R) = im Uhrzeigersinn; Links (L) = gegen den Uhrzeigersinn
• Spannmechanismus: Federbelastete Kugeln mit konischer Fläche für positives Verriegeln; Markierungen an Griff/Gehäuse zeigen Verriegelt/Entriegelt
• Griff: Schwarzer phenolischer Kunststoff mit „Klick“-Gefühl am Spannendpunkt, um Überanzug zu verhindern
• Montage: Top-Mount mit zwei Befestigungsbohrungen
• M6-Gewinde am Armende zur Befestigung eines Greifers oder einer Schraube (separat erhältlich)
• Material Gehäuse und Hebearm: Legierter Stahl 1045
• Material Zylinder: Legierter Stahl 4140
• Oberfläche: Chemische Nickelbeschichtung aller Metallteile für Korrosions- und Verschleißbeständigkeit
• Beispielmaße (QLSWW30R-100 / QLSWW30L-100): D=14 mm, D1=30 mm, D2=18 mm, W=58 mm, W1=42 mm, H (gespannt)=76 mm, H1 (ungepannt)=86 mm
• Spannkraft (Beispiele): 224 Lbs (angegebener Bereich 112-337)
• Betriebsbelastung (Beispiele): 18 Lbs
