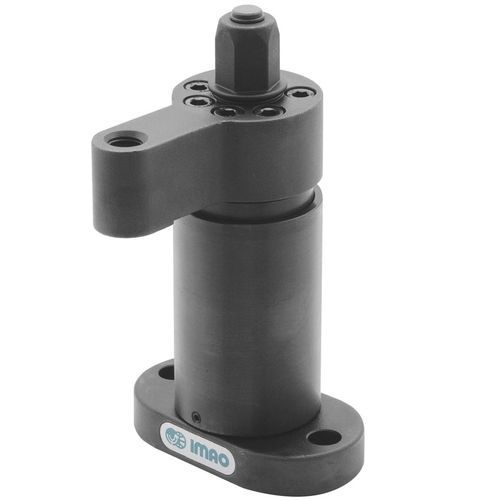

Handbediente Spannvorrichtung PTSW2-12L

SchwenkStahl

Diese Schwenkspanner schwingen in die richtige Position und spannen dann direkt nach unten auf das Werkstück, um es direkt nach unten zu drücken. Beim Lösen der Klemme schwenkt der Arm um 90 Grad aus, um das Werkstück leicht entfernen und platzieren zu können. Die interne Spiralnut erzwingt eine positive Drehung des Spannarms sowohl bei der Spann- als auch bei der Löse-Bewegung. Diese Spanner sind für den Einsatz in robotergesteuerten Produktionslinien konzipiert, in denen Roboter mit Mutternkufen arbeiten. Diese Spanner können auch mit einem Schlagschrauber mit einstellbarem Drehmoment betrieben werden. Das mit einem Gewinde versehene Ende des Spannarms ermöglicht die Installation einer Spannspitze. Das Gehäuse und der Schaft sind aus 4140 legiertem Stahl gefertigt. Der Klemmarm ist aus 1045 legiertem Stahl. Die Teile sind wärmebehandelt und mit einer schwarzen Oxidschicht versehen. Teile mit der Endung R haben eine Klemmrichtung im Uhrzeigersinn, Teile mit der Endung L haben eine Klemmrichtung gegen den Uhrzeigersinn.
