Kompressionsanschluss / gerade / hydraulisch
MAGNUM-MAX series

Zu meinen MyDirectIndustry-Favoriten hinzufügen

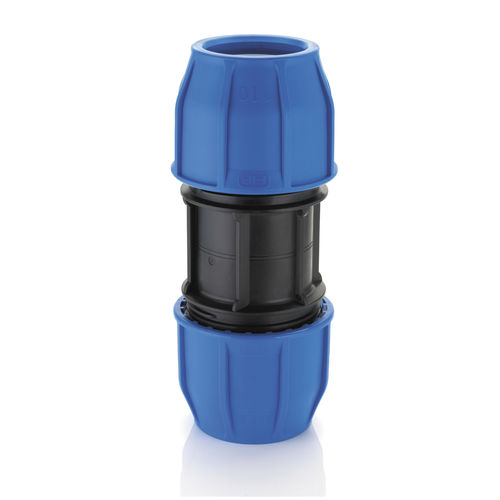

Kompressionsanschluss / gerade / hydraulisch Kompressionsanschluss / gerade / hydraulisch - MAGNUM-MAX series
{{requestButtons}}

Eigenschaften

  • Befestigung:

    Kompression

  • Form:

    gerade

  • Anwendung:

    hydraulisch

  • Durchmesser:

    63 mm

Beschreibung

MagnumMAX: Fittings mit freiem (interferenzlosem) Einführen für Verbindungen von Rohren aus Polyethylen in Stangen und Rollen mit einem größeren Durchmesser als 63 mm und bis zu 110 mm.

Die Reihe MagnumMAX nutzt eine Kombination des patentierten hydromechanischen Dichtungssystems DSM® mit der speziellen Konstruktionslösung NUT-IN®, die die mit der Spann-Überwurfmutter verbundenen Dichtungskomponenten in Position hält.
Das dynamische Dichtungssystem DSM® basiert auf der besonderen Bauweise der Kompressionskammer, die eine anfängliche Interferenz des Rohrs mit der Dichtung komplett verhindert, weshalb sich die Rohre frei einführen lassen, wodurch die Installationszeit auch in extrem schwierigen Installationsbedingungen oder bei Leitungen mit mittlerem Durchmesser verkürzt.
Wenn die Überwurfmutter bei eingestecktem Rohr allmählich bis zum Anschlag festgezogen wird, drückt die Buchse die Dichtung in die entsprechende Kompressionskammer und bei Druckbetrieb löst sich der Klemmring von der Buchse, nimmt die korrekte Betriebsposition ein und bewahrt so die wirksame mechanische Dichtigkeit im Laufe der Zeit.
