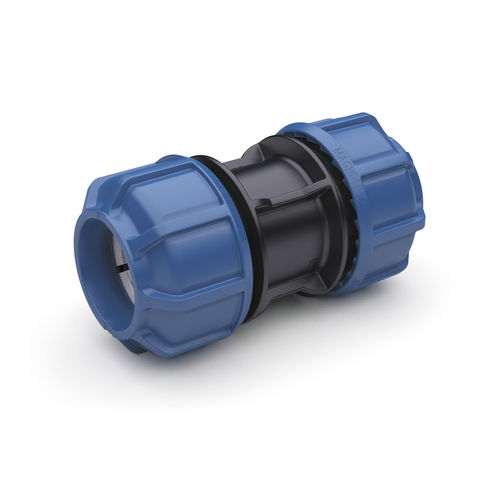

Kompressionsanschluss / gerade / hydraulisch
MAGNUM series

Zu meinen MyDirectIndustry-Favoriten hinzufügen
Kompressionsanschluss / gerade / hydraulisch Kompressionsanschluss / gerade / hydraulisch - MAGNUM series
{{requestButtons}}

Eigenschaften

  • Befestigung:

    Kompression

  • Form:

    gerade

  • Anwendung:

    hydraulisch

  • Durchmesser:

    Max: 63 mm

    Min: 16 mm

Beschreibung

Magnum: Fittings mit Einrast-Innenkomponenten, die mechanisch untereinander fixiert werden, um zu verhindern, dass sie bei der Installation verrutschen. Ideal für Verbindungen zwischen Rohren aus Polyethylen von d16 mm bis d63 mm.

Die Fittings der Reihen Magnum, MagnumUNI (PE-Seite) und MagnumOT (PE-Seite) nutzen ein exklusives hydromechanisches Dichtungssystem mit niedriger DSFL®-Interferenz, das dafür sorgt, dass die Rohre mit minimaler Kraftaufwendung in die Fittings gesteckt werden können und im Betrieb eine absolute Sicherheit garantiert.
Außerdem sind der Klemmring, der Dichtungspressring und die Dichtung mechanisch untereinander und mit dem Gehäuse dank der speziellen Konstruktionslösung TO-BODY® fixiert und behalten ihre Position auch bei gelöster oder ganz abgeschraubter Überwurfmutter bei.
Bei eingeführtem Rohr wird der Dichtungspressring durch allmähliches Festschrauben der Überwurfmutter dazu gezwungen, die Dichtung festzuklemmen, wodurch die Dichtigkeit gewährleistet wird und etwaige Ovalisierungen und Unterdimensionierungen der Rohre ausgeglichen werden.
Die Funktionsfähigkeit des O-Rings und die hydraulische Dichtigkeit werden im Laufe der Zeit durch eine kalibrierte Kompression gewahrt.
Im Druckbetrieb löst sich der Klemmring von dem Dichtungspressring, nimmt seine korrekte Betriebsposition ein und bewahrt so die wirksame mechanische Dichtigkeit im Laufe der Zeit.
