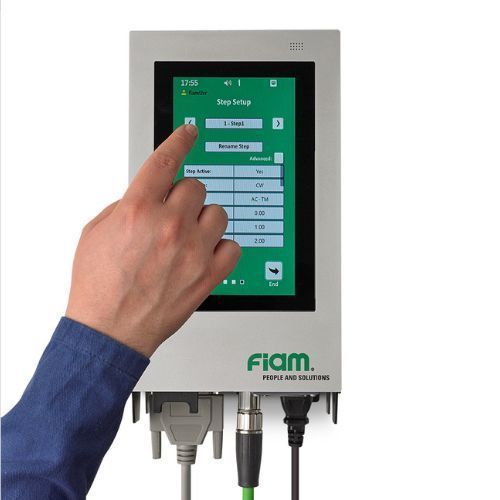

Spann-Kontrolleinheit E-TCS

programmierbardigitalmit Touchscreen

STEUERUNG
Die E-TCS-Steuerung versorgt und steuert alle Funktionen des angeschlossenen E MCB Elektro-Schraubwerkzeugs. Sie bietet erweiterte Programmiermöglichkeiten und präzise Kontrolle jeder Verschraubungsphase mit Echtzeit-Visualisierung auf einem Farb-Touchscreen. Als INDUSTRY-4.0-fähige Lösung ist sie für die Anbindung an Produktionsmanagementsysteme zum Datenaustausch, zur Fernvisualisierung, Überwachung und Steuerung ausgelegt.

VISUALISIERUNGEN

• Vollständige Visualisierung des Verschraubungszyklus
• Sofortanzeige von DREHMOMENT / WINKEL / ZEIT
• Grafische Darstellung der Verschraubungsdaten
• Ergebnisanzeige durch Bildschirmfarbwechsel und Leuchtsignale am Werkzeug
• Letzte 200 Verschraubungs-Logs
• Letzte 200 Verschraubungsdiagramme

PROGRAMMIERUNG

• Poka-Yoke-Programmierung direkt auf dem Farb-Touchscreen
• 100 konfigurierbare Jobs, abrufbar vom Bedienfeld
• 100 konfigurierbare Tasks pro Job
• 12 konfigurierbare Steps pro Task
• 3 Verschraubungsstrategien wählbar in den Steps:
  • Torque Control – Angle Monitoring (TC-AM)
  • Angle Control – Torque Monitoring (AC-TM)
  • Torque and Angle Control (AC and TC)
• WIZARD-Programmierung: geführte Einrichtung von Job bis Step
• Programmierscreens in Englisch (EN) und Italienisch (IT)
• I/O-Testscreens: Eingangs-/Ausgangszustände direkt an der Steuerung erzwingen für Diagnose/Abnahme

WEITERE ARTEN DER KONTROLLE DES VERSCHRAUBUNGSZYKLUS

• Verschraubung im Uhrzeigersinn oder gegen den Uhrzeigersinn (konfigurierbar)
• Kontrolle von Minimal-/Maximaldrehmoment
• Kontrolle von Minimal-/Maximalwinkel
• Kontrolle der Minimal-/Maximalverschraubungszeit
• Schwellwert-Drehmoment für Winkelmessung und Überwachung
• Echtzeitberechnung von Cm und CmK
• Schraubenzählung und Begrenzung von Wiederholverschraubungen pro Schraube bei NOK
• Parametrierbare Geschwindigkeit und Richtung des Lösens
• Drehzahlreduktion während der Verschraubung mit einstellbaren Endwerten (Downshift)
• Haltezeit zur Aufrechterhaltung des Drehmoments für einstellbare Dauer
• Dauer der Beschleunigungsrampe

SPEICHER UND DATENEXPORT

• Verschraubungs-Logs exportierbar über Fieldbus (z. B. PROFINET, MODBUS TCP, ETHERNET/IP)
• Import/Export von Verschraubungsprogrammen
• Daten speicherbar auf entnehmbarer SD-Karte für Backup/Export
• Systemkapazität: über 1 Million Verschraubungen

EIGENSCHAFTEN

• Automatische Erkennung des angeschlossenen Werkzeugs und der Parameter
• I/O-Anschluss: 8 Eingänge / 8 Ausgänge, frei programmierbar (10 + 8 zuweisbare Funktionen)
• Fieldbus-Port für gängige industrielle Netzwerke
• USB-Port für Firmware-Updates und Import/Export von Programmen/Logs
• SD-Port für entnehmbare SD-Karte (Programme und Logs)
• Mehrere passwortgeschützte Benutzerlevels (bis zu 4 Nutzer)
• Netzkabel im Lieferumfang
• Integrierte Datums-/Uhrzeituhr
• Versorgungsspannung: 100–240 Vac (120V~230V ±10% 50–60 Hz)

ANWENDUNGEN
Geeignet für die Automatisierung von Verschraubungsprozessen in allen Industriebereichen: Automotive, Luftfahrt, Haushaltsgeräte, Elektromechanik. Bietet Flexibilität bei Montageabläufen, vollständige Rückverfolgbarkeit der Daten und Kostensenkung durch weniger Ausschuss.

TECHNISCHE DATEN
Modell: E-TCS
Artikelnummer: 686200210
Abmessungen (mm): H 279 x B 153 x T 172.5
Kompatibel mit: E MCB (Elektro-Schrauber / Motoren)
Eingänge: 8
Ausgänge: 8
Versorgungsspannung (Vac): 100–240
Typ: Steuerung
Gewicht: 3,7 kg

MERKMALE / TECHNISCHE SPEZIFIKATIONEN

• Modell: E-TCS
• Artikelnummer: 686200210
• Abmessungen: H 279 x B 153 x T 172.5 mm
• Kompatibel mit E MCB
• I/O: 8 Eingänge / 8 Ausgänge
• Farb-Touchscreen für Visualisierung und Programmierung
• Fieldbus-Konnektivität: PROFINET, MODBUS TCP, ETHERNET/IP
• Speicher: SD-Card, USB (Import/Export); Kapazität > 1.000.000 Verschraubungen
• Benutzerverwaltung: bis zu 4 passwortgeschützte Ebenen
• Funktionen: automatische Werkzeugerkennung, Poka-Yoke, WIZARD-Programmierung, I/O-Test, Echtzeit-Berechnung von Cm und CmK
