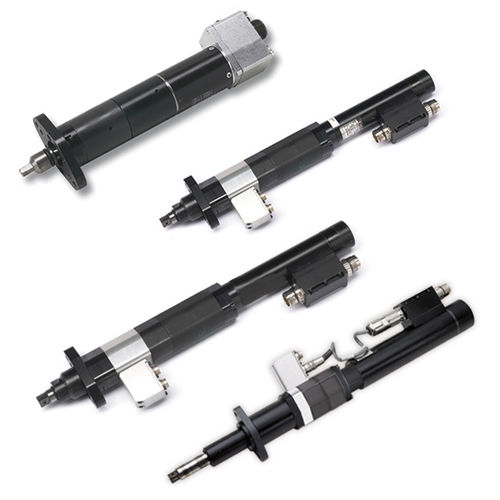

Schraubspindel MCB

mit EC-Motorintegrierten Messumformern

EC- Einbauschrauber mit zwei verfügbaren Technologien: - DREHMOMENT/WINKELSTEUERUNG ÜBER STROMAUFNAHME - MIT DREHMOMENT/WINKELSTEUERUNG ÜBER INTEGRIERTEN DREHMOMENTWANDLER Die EC-Einbauschrauber ohne Bürste (brushless) garantieren zusammen mit der Zuführeinheit und der Kontrolleinheit, mit denen sie verbunden sind, die maximale Qualität des Verschraubungsvorgangs, da die Parameter über die aufgenommene Strommenge des Motors ohne Bürste (brushless) und über entsprechende Sensoren gemessen werden. Die Modelle mit Drehmoment-/Winkelsteuerung sind mit einem elektronischen Sensor zur Erfassung des auf die Schraube ausgeübten Drehmoments ausgestattet; der Winkel wird direkt über spezielle, im Motor integrierte Sensoren erfasst. Die extreme Präzision und Genauigkeit dieser Einbauschrauber, zusammen mit den Möglichkeiten der zugehörigen Steuereinheit und der Stromversorgungseinheit, gewährleisten höchste Qualität im Schraubprozess und beim montierten Endprodukt. ZUR KOMBINATION MIT SPEISE -UND STEUEREINHEIT TCS-B E • Anzeige der Zyklen OK und NOT OK und der Werte für Drehmoment/Winkel • 4 Programme (max. 50 Anweisungen) (+ 4 auf Anfragecode 686200904) • 5 Kontrollstrategien: Drehmoment, Drehmoment/ Winkel, Winkel/Drehmoment, Einlass der Schraube, Ausschrauben • Programmierung nur über PC durch die mitgelieferte Software TCS -B Programmer • Export der Verschraubungsergebnisse • Abfolge Hülsenfreigabe • Fehlerberichtsdiagnose • AusgangRS232 für Drucker oder PC • 5+5 frei zuweisbare E/A Kann mit den Kommunikationsprotokollen PROFINET/MODBUS TCP-IP und PROFIBUS über das auf Anfrage erhältliche TCA-Gerät verwendet werden (siehe auf Anfrage erhältliches Zubehör).
