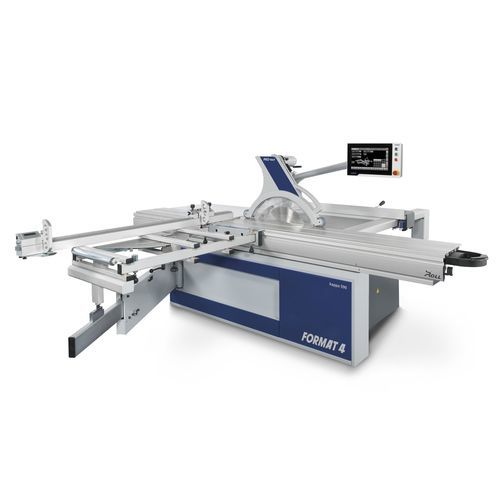

Kreissäge kappa 590 e-motion

PaneelFormatkreishorizontal

Übersicht
Die durchdachte Formatkreissäge mit Doppel-Kippaggregat für Winkelschnitte in allen Positionen. Mit innovativen Details setzt der kappa 590 einen neuen Maßstab für Premium-Formatkreissägen mit Schiebetisch. Die Maschine verfügt über eine neue Doppel-Kipp-Einheit mit einem Gesamt-Schwenkbereich von 92° und einer maximalen Schnitthöhe von 202 mm (bei Ø 550 mm Sägeblatt). Der kappa 590 ist mit einem hocheffizienten Synchronmotor mit stufenloser Drehzahlregelung und Poly-V-Riemenantrieb ausgestattet. Alle Maschinenachsen werden ergonomisch über ein zentrales 15"-Touchscreen mit hausinterner grafischer Benutzeroberfläche, vielen Voreinstellungen, USB-Schnittstelle und vorbereiteter Netzwerkverbindung gesteuert.

Wesentliche Merkmale

• Sägeblattneigung +/-46° (doppelgekipptes Kreissägenaggregat)
• Doppel-Kipp-Einheit mit einem Gesamt-Schwenkbereich von 92°
• Schnitthöhe bis zu 202 mm (mit Ø 550 mm Blatt)
• Hocheffizienter Synchronmotor mit stufenlos einstellbarer Drehzahl (2.000–5.000 min⁻¹)
• Zentrale 15"-Touchscreen-Bedieneinheit mit grafischer UI
• Vorbereitet für automatische Schnittoptimierung und Netzwerkanschluss
• 3-Achs-Ansteuerung des Kehl-/Anschnittaggregats mit Parkposition (optional)
• Positioniersteuerung des Parallelanschlags und unbegrenzte Werkzeuglagerpositionen
• Komplette Schnittsequenzen programmierbar und importierbar
• Weitere Schnittfunktionen und voreingestellte Programme (Falze, Nuten, Ausschnitte, Winkelschnitte, Schräge Schnitte, falsche Gehrungen, Compound Cut Plus, verdeckte V-Nut, Kehlsparren, Grat- und andere geometrische Formen)

Highlights / Premium-Lösungen

• „X-Roll“ Schiebetisch mit 10 Jahren Garantie für präzise, ruhige und spielfreie Führung über die Lebensdauer
• Große Schnitthöhen als neuer Standard in der Premiumklasse (202,0 / 140,8 / 118,7 mm für 90° / +45° / -45°)
• Format4 TOP Kreissägenaggregat: doppelt gelagerte Welle im massiven Gusseisengehäuse für vibrationsfreie Hochleistung
• Werkzeugloser Sägeblattwechsel optional („Easy-Lock“) und alternatives Quick-lock Ein-Werkzeug-System
• Parkposition des Kehl-/Anschnittaggregats für den Einsatz von großen Hauptblatt-Durchmessern und Harzschutz für das Kehlblatt
• Optionale Sprüheinrichtung für die Bearbeitung von Nichteisenmetallen und Kunststoffen (Schmier-/Ölsprühung auf das Blatt)
• Optionale rote LED-Anzeige für den Betriebszustand des Kehlaggregats zur sichtbaren Sicherheit
• Obere Schutzhaube mit optimierter Staubabsaugung und einstellbarer Linearführung
• Optionales vorderes Werkzeugfach mit LED zur Lagerung von Sägeblättern und Spaltkeilen

Varianten / Steuerungen
Der kappa 590 ist in unterschiedlichen Steuerungsvarianten erhältlich (Beispiele auf der Seite: e-motion und x-motion) sowie in mehreren Konfigurationspaketen und Ausleger-Versionen, um spezifische Produktionsanforderungen zu erfüllen. Die Ausführung e-motion ist mit der Steuerung „e-motion“ dargestellt; die Ausführung x-motion wird mit alternativer Steuerungsfunktionalität und teilweise abweichenden optionalen Schnitthöhen-Konfigurationen angeboten.

Software & Produktivität
Die hausinterne Software bietet eine grafische Benutzeroberfläche mit zahlreichen vordefinierten Schnittprogrammen und der Möglichkeit, Schnittsequenzen per USB zu importieren und zu exportieren. Viele voreingestellte Programme (z. B. Pyramide, verschiedene geometrische Formen und komplexe Compound-Schnitte) unterstützen schnelle, reproduzierbare Produktionsabläufe und Schnittoptimierung.

Technische Daten / Spezifikationen

• Modellfamilie: kappa 590
• Sägeblattneigung: +/-46° (Doppel-Kipp)
• Gesamt-Schwenkbereich Doppel-Kipp: 92°
• Maximale Schnitthöhe (mit Ø 550 mm Blatt): 202 mm (90°); 140,8 mm (+45°); 118,7 mm (-45°)
• Motor: hocheffizienter Synchronmotor mit stufenlos regelbarer Drehzahl (ca. 2.000–5.000 min⁻¹)
• Antrieb: moderner Poly-V-Riemenantrieb
• Steuerung: zentrales 15" Touchscreen (grafische UI), Varianten: e-motion und x-motion
• Kehl-/Anschnittaggregat: 3-Achs Kehlaggregat „Control“, automatische Anpassung an Werkzeugsdaten, Parkposition optional
• Schiebetisch: „X-Roll“ Rollenlagersystem (10 Jahre Garantie)
• Längsschnittkapazität: (typische Bereiche) ca. 39 3/8" – 62 63/64" (modell-/variantenabhängig)
• Schnittlänge: ca. 86 5/8" – 145 11/16" (modell-/variantenabhängig)
• Werkzeugwechsel: Easy-Lock werkzeugloser Sägeblattwechsel (Option) und Quick-lock Alternative
• Absaugung: Obere Schutzhaube mit Absaugung unter der Tischplatte; optimierter Kanalaufbau
• Optionen: Sprüheinheit für Nichteisenmetalle/Kunststoffe, LED-Anzeige für Kehlaggregat, vorderes Werkzeugfach mit LED, Fernentriegelung der Schutzhaube
• Software / Konnektivität: USB-Schnittstelle, vorbereitete Netzwerkverbindung, ARDIS-Schnittoptimierung unterstützt
