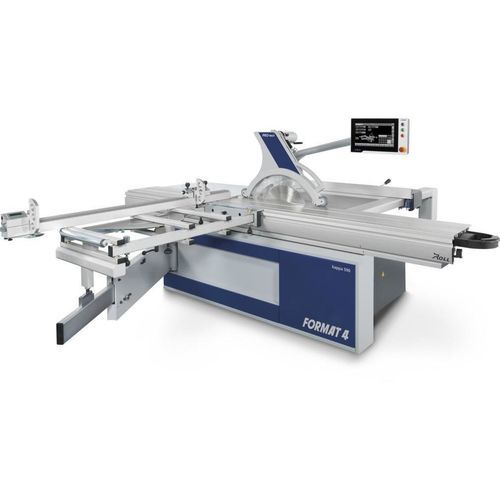

Kreissäge kappa 590 x-motion

PaneelFormatkreisfür Nichteisenmetalle

Überblick
Die kappa 590 x-motion ist eine Formatkreissäge mit Schiebetisch für industrielles Plattenzuschnitt und präzise Winkelschnitte. Die drehbare Doppel-Kreissägeeinheit ermöglicht Kippungen in beide Richtungen für Gehrungs- und Kappzuschnitte, bietet einen Gesamt-Schwenkbereich von 92° und eine hohe Schnitthöhe für große Sägeblattdurchmesser. Die Steuerung erfolgt zentral über ein 15" Touchscreen mit hauseigener grafischer Software und vorbereiteter Netzwerkanbindung zur Produktionsintegration.

Hauptmerkmale

• Doppel-Kippaggregat Sägeblatt ±46° (Double-Pivot)
• Schnitthöhe bis zu 202 mm mit 550 mm Sägeblatt (varianten-/optionsabhängig)
• Hocheffizienter Synchronmotor mit stufenloser Drehzahlregelung (2.000–5.000 U/min)
• Poly-V-Riemen Kraftübertragung für gleichmäßiges Drehmoment
• Ergonomische zentrale Bedieneinheit mit 15" Touchscreen und grafischer Benutzeroberfläche
• USB-Schnittstelle und vorbereitete Netzwerkverbindung; bereit für automatische Schnittoptimierung
• 3-Achs-Zuschnittseinheit mit Parkposition (optional)
• Präzise Schiebeschienen- und Anschlagsteuerung sowie unbegrenzte programmierbare Werkzeug-/Speicherplätze
• Importmöglichkeit für Schnittfolgen und programmierbare Produktionsabläufe

Highlights & Innovationen

• 'X-Roll' Schiebetisch-Design für spielarmes Führungsverhalten und optimale Lastverteilung
• Erweiterte Werksgarantie für das Schiebetisch-System verfügbar
• Format4 TOP Kreiseleinheit mit doppelt gelagertem Wellenantrieb im Gussgehäuse für vibrationsarmen Betrieb
• Werkzeugloses Sägeblattwechsel-System erhältlich ('Easy-Lock' / 'Quick-lock')
• Parkposition der Ziehklinge für den Einsatz großer Sägeblätter und Schutz der Ziehklinge vor Harz
• 'Easy-Glide' Neigensegment (präzises Doppelgelenksystem; wartungsfrei)
• Optionen: Sprühvorrichtung für Nichteisenmetalle/Kunststoffe; Frontwerkzeugfach mit LED-Beleuchtung (optional)

Technische Daten

• Handelsbezeichnung: kappa 590
• Modellvarianten: kappa 590 e-motion, kappa 590 x-motion
• Sägeblattneigung: ±46° (Doppel-Kipp)
• Gesamter Schwenkbereich Doppel-Kipp: 92°
• Max. Schnitthöhen Beispiele: 202,0 mm bei 90°; 140,8 mm bei +45°; 118,7 mm bei -45° (abhängig von Variante und Blattdurchmesser)
• Motor: hocheffizienter Synchronmotor mit stufenloser Drehzahlregelung (2.000–5.000 U/min)
• Kraftübertragung: Poly-V-Riemen-Technologie
• Steuerung: zentrales 15" Touchscreen mit hauseigener GUI; Steuerungsvarianten e-motion und x-motion
• Software: Vielzahl an Programmen, USB-Schnittstelle, vorbereitet für Netzwerkanbindung und Fernwartung
• Schnittoptimierung: vorbereitet für automatische Optimierung (kompatibel mit gängigen Optimierungsprogrammen)
• Rill-/Schlitzaggregat: 3-Achsen-Steuerung mit automatischer Anpassung und Parkposition; Breite/Höhe passen sich gespeicherten Werkzeugdaten an
• Werkzeugwechsel: werkzeuglose Blattwechselsysteme erhältlich ('Easy-Lock' / 'Quick-lock')
• Schiebetisch: 'X-Roll' Design für optimale Lastverteilung und langzeitpräzise Führung
• Schnittlängen Beispiele: ca. 2.200 mm – 3.700 mm (modellabhängig)
• Formatierkapazität Beispiele: ca. 1.000 mm – 1.600 mm (modellabhängig)
• Programmspeicher: unbegrenzte Programmspeicherplätze und Optimierungsunterstützung
• Voreingestellte Funktionen: Nuten, Falze, Einkerbungen, Winkelschnitte, Schrägschnitte, Schein-Gehrungen, kombinierte Schnitte, verdeckte V-Nuten, Sparrenvorsprünge, geometrische Formen
• Absaugung & Oberhaube: Oberhaube mit Absaugung und optimierten Staubkanälen, verstellbar auf Linearführungen
• Zubehör/Optionen: Sprühvorrichtung für Nichteisenmetalle/Kunststoffe, Teilelistenhalter, LED-beleuchtete Werkzeugfächer, Fernentriegelung der Haubenverriegelung
