Schnellwechselsystem für Traktor

für Skidderfür Trägerfür Hydraulikbagger

Produktübersicht

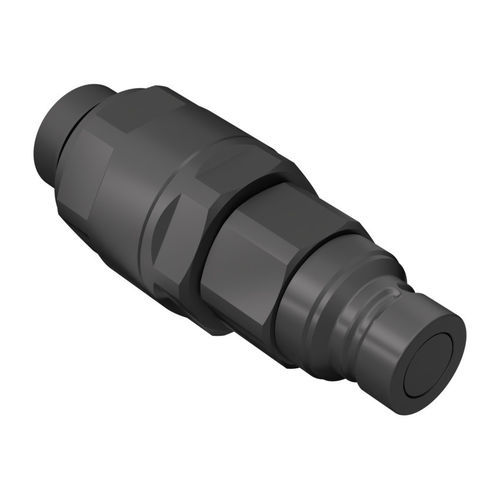

Die SW-FF Serie integriert ein Taimi-Schwenkstück in eine Flachdicht-Männliche Kupplung, sodass der Kuppler unter Druck rotieren kann, ohne beschädigt zu werden. Ermöglicht schnelles Verbinden/Trennen von Hydraulikkreisen und reduziert Schlauchverschleiß, Ausfälle und Stillstandszeiten gegenüber starren Kupplungen.

Hauptmerkmale

• Integration eines Taimi-Schwenkstücks in eine Flachdicht-Männliche Kupplung (konzeptkompatibel mit FFH / 3FFH).
• Verfügbare Typen: SC und SD; beide kompatibel mit ISO 16028.
• Typ SD ausgelegt zur Erleichterung der Verbindung bei Restdruck (bessere Fähigkeit im Vergleich zu SC).
• Verhindert Beschädigungen der Kupplung bei Rotation unter Druck.
• Verfügbare Gehäusedurchmesser: 12,5 mm (1/2") und 19 mm (3/4").

Anwendungen

• Landwirtschaft
• Baugeräte
• Industrielle Hydraulik
• Forstwirtschaft

Artikel / Varianten
Part number: SW-FF-08-SC-1/34S M
Thread 1 (T1): 1-1/16"-12 UN MALE - ISO 11926-3
Hex1: 41 mm
D1: 45 mm
L1: 118.7 mm
D3: 24.5 mm
Flow Rate: 110 l/min at 0.2 MPa
Seals: NBR & PUR

Part number: SW-FF-08-SD-1/34S M
Thread 1 (T1): 1-1/16"-12 UN MALE - ISO 11926-3
Hex1: 41 mm
D1: 45 mm
L1: 159.4 mm
D3: 24.5 mm
Flow Rate: 110 l/min at 0.2 MPa
Seals: NBR & PUR

Part number: SW-FF-12-SC-1/34S M
Thread 1 (T1): 1-1/16"-12 UN MALE - ISO 11926-3
Hex1: 48 mm
D1: 50 mm
L1: 135 mm
D3: 29.95 mm
Flow Rate: 120 l/min at 0.2 MPa
Seals: NBR & PUR

Part number: SW-FF-12-SD-1/34S M
Thread 1 (T1): 1-1/16"-12 UN MALE - ISO 11926-3
Hex1: 48 mm
D1: 50 mm
L1: 162 mm
D3: 29.95 mm
Flow Rate: 120 l/min at 0.2 MPa
Seals: NBR & PUR

Hinweise

• "SC" und "SD" weisen auf unterschiedliche Verbindungskapazitäten hin; "SD" erleichtert die Verbindung bei Restdruck.
• Gewinde-Referenz: ISO 11926-3 für Gewinde 1 (T1).

Technische Daten

• Material: Stahl
• Dichtungen: NBR & PUR
• Betriebstemperatur: -25 °C bis 100 °C
• Oberflächenbehandlung: MATE 1000 (ZnNi)
• Normen / Kompatibilität: kompatibel mit ISO 16028 (Flachdichtkupplungen); Gewinde T1 gemäß ISO 11926-3
• Verfügbare Größen / Gehäusedurchmesser: 12,5 mm (1/2"), 19 mm (3/4")
• Durchflussraten: 110 l/min (12,5 mm Varianten) und 120 l/min (19 mm Varianten) bei 0,2 MPa
• Typisches Gewinde (T1): 1-1/16"-12 UN MALE
• Ausgelegt zum Rotieren unter Druck ohne Beschädigung des Kupplers
• Warnung: Dieses Produkt kann Chemikalien wie Blei oder Nickel enthalten, die bekanntermaßen Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen.
