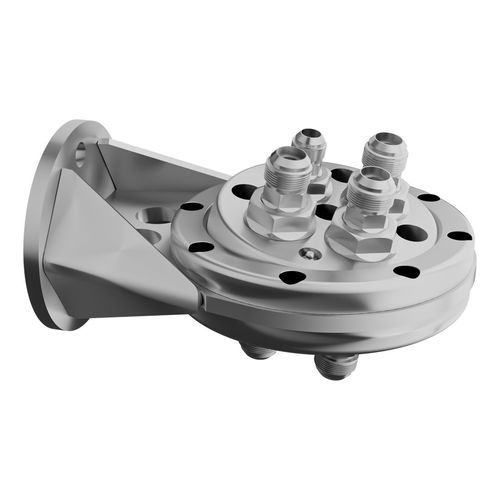

Drehdurchführung für Öl SR series

Mehrfach-KupplungIndustriehydraulisch

Produktserie
Hydraulische Kugelgelenke, die es Schläuchen ermöglichen, sich auf beiden Seiten der Verbindung frei zu drehen.

Übersicht
Dieses Design verhindert das Verdrehen und Knicken von Schläuchen, die häufige Ursachen für Ausfälle von Hydraulikschläuchen sind. SWIROLLS-Gelenke werden typischerweise an Ernteschächten oder rotierenden Anbaugeräten montiert und senken die Betriebskosten durch reduzierte Wartung, Verschleiß und Schlauchwechsel.

Anwendungen

• Baugeräte
• Industriell
• Forstwirtschaft
• Bergbau

Artikel (Teilenummern und Hauptabmessungen)
Header: TeileNr | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | L5 (mm) | H1 (mm) | H2 (mm) | Anzahl und Gewinde der Anschlüsse
SR4S-JJ-502 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-2 (JIC 37°): 1 5/16"-12 (3 ports); 1 1/16"-12 (1 port)
SR4S-JJ-504 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-2 (JIC 37°): 1 5/16"-12 (3 ports); 3/4"-16 (1 port)
SR4S-JJ-510 | 216 | 245 | — | — | — | 127 | 180 | ISO 8434-2 (JIC 37°): 1 5/8"-12 (1 port); 1 5/16"-12 (1 port); 1 1/16"-12 (2 ports)
SR4S-PP-504 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (3 ports); 1/2" (1 port)
SR4S-PP-505 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (2 ports); 3/4" (2 ports)
SR4S-PP-506 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (2 ports); 3/4" (1 port); 1/2" (1 port)
SR4S-PP-508 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (3 ports); 3/4" (1 port)
SR5-PP-507 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (2 ports); 3/4" (1 port); 1/2" (2 ports)

Hinweise / Sicherheit
Warnhinweise: Dieses Produkt kann Sie Chemikalien wie Blei oder Nickel aussetzen, die vom Bundesstaat Kalifornien als krebserregend und/oder verursachend für Geburtsfehler oder andere Fortpflanzungsschäden anerkannt sind.

Merkmale / technische Spezifikationen

• Funktion: hydraulische Kugelgelenke, die es Schläuchen ermöglichen, sich auf beiden Seiten frei zu drehen und so Verdrehen und Knicken verhindern
• Typische Installation: Ernteköpfe und rotierende Anbaugeräte
• Vorteil: reduziert Wartung, Verschleiß und Schlauchwechsel und senkt so die Betriebskosten
• Verfügbare Anschlussstandards: ISO 8434-2 (JIC 37°) und ISO 8434-6 (BSP male) mit mehreren Anschluss-/Gewindevarianten je Teilenummer
• Hauptabmessungen (Beispielwerte pro Teil): L1 bis 532 mm; L2 typischerweise 100 mm (modellabhängig); H1 Beispiel 25 mm; H2 Beispiel 76 mm; andere Abmessungen je Teilenummer
• Mehrere Teilenummern verfügbar, um unterschiedliche Anschluss-/Gewindekonfigurationen und Layouts abzudecken (siehe Artikelliste oben)
