Inline-Schweißlinie

automatischRoboterfür Platten

Produktübersicht

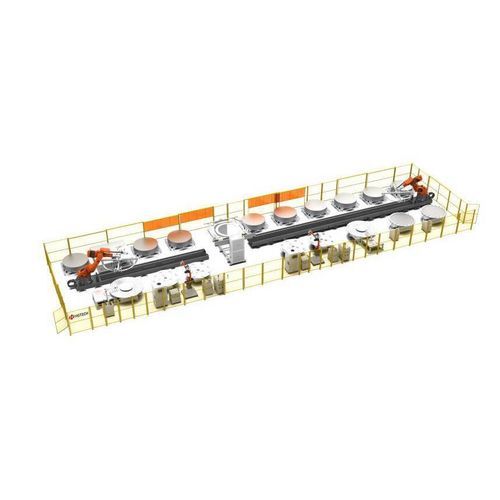

Die HGTECH Automatische Schweißproduktionslinie für Elektrodenrahmen und -platten führt die automatische Montage und das Schweißen von Elektrodenrahmen und -platten durch, gefolgt von Schweißprüfung, Planheitsprüfung und Dichtheitsprüfung, ausgelegt für Polplatten von alkalischen Elektrolyseuren.

Hauptfunktionen

• Automatische Montage von Elektrodenrahmen und -platten.
• Schweißprüfung zur Sicherstellung der Schweißnahtintegrität.
• Planheitsprüfung zur Gewährleistung der Ebenheit der Platten.
• Dichtheitsprüfung zur Leckageerkennung.

Gerätemerkmale

• Flexible Produktion für Plattenlängen von 1,5 bis 2,6 m.
• Nachschweißverformung ≤ 0,5 mm bei 1000 Nm3/h — eliminiert Bedarf an Walzen/Glätten und verbessert die Schweißnahtformung.
• Echtzeit-Schweißverfolgungssystem zur Roboterführung mit XYZ-Drehrichtungsverfolgung zur Sicherstellung einer gleichmäßigen Schweißqualität.
• Multifunktionale magnetische Sauervorrichtungen mit flacher Adsorption; Rüstzeit < 2 h.
• Inline-Automatikin­spektionen von Maß, Planheit und Dichtheit zur Steigerung der Ausbeute.
• Schweißqualitätsüberwachungssystem mit Echtzeitüberwachung und Störungsalarm.

Technische Daten

• Anwendbare Plattenlänge: 1,5 m – 2,6 m
• Nachschweißverformung (bei 1000 Nm3/h): ≤ 0,5 mm
• Schweißführung: Echtzeit-Schweißverfolgungssystem mit XYZ-Dreirichtungsverfolgung
• Spannvorrichtung: multifunktionale magnetische Sauervorrichtung mit flacher Adsorption
• Rüstzeit: < 2 h
• Inline-Inspektionen: automatische Maßkontrolle, Planheitsprüfung, Dichtheitsprüfung
• Qualitätskontrolle: Schweißqualitätsüberwachungssystem mit Echtzeitüberwachung und Störungsalarm
