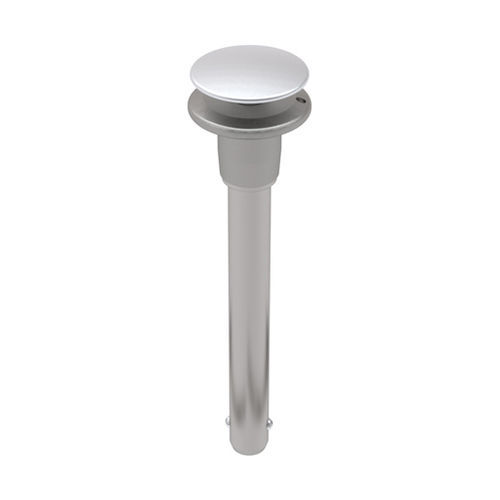

Kugelsperrbolzen mit Knopf DCCS series

Diese formschlüssigen Schnellspannstifte sind für eine Vielzahl von Befestigungs-, Positionierungs- und Ausrichtungsanwendungen geeignet. Die Stifte lösen sich erst, wenn der Knopf am Griff gedrückt wird. Sobald der Knopf gedrückt wird, ziehen sich die Kugeln in den Schaft zurück, so dass der Stift in ein Loch eingeführt oder aus diesem herausgezogen werden kann. Die Schäfte sind aus rostfreiem Stahl der Serie 300 gefertigt. Der rostfreie Stahl der Serie 300 wird nicht für Anwendungen empfohlen, bei denen Scherkräfte eine Rolle spielen. Die Kuppelbetätiger und Griffe sind aus 303er Edelstahl gefertigt. Der große, ergonomisch geformte Knopf erleichtert die Montage und Demontage. Stifte in anderen Grifflängen sind als Sonderbestellung erhältlich. Nenndurchmesser: 1/4 Zoll. Durchmesser Max: .2485 in. Durchmesser Schaft - Min: .2470 in. Länge Griffstück: .50 in. Breite an den Kugeln: 0,289 in. Länge bis zur Spitze der Kugeln: .290 in. Höhe Kopf: 1.00 in. Durchmesser Basis des Griffs: 0,47 in. Höhe Basis des Griffs: 0,63 in. Durchmesser Knopf: .75 in. Durchmesser Handgriff - Rand: 0,81 in.
